MINAS A7N 系列伺服驱动器

基本信息

产品阵容

系统构成

规格

尺寸图

配线・连接

系统构成

外围设备构成

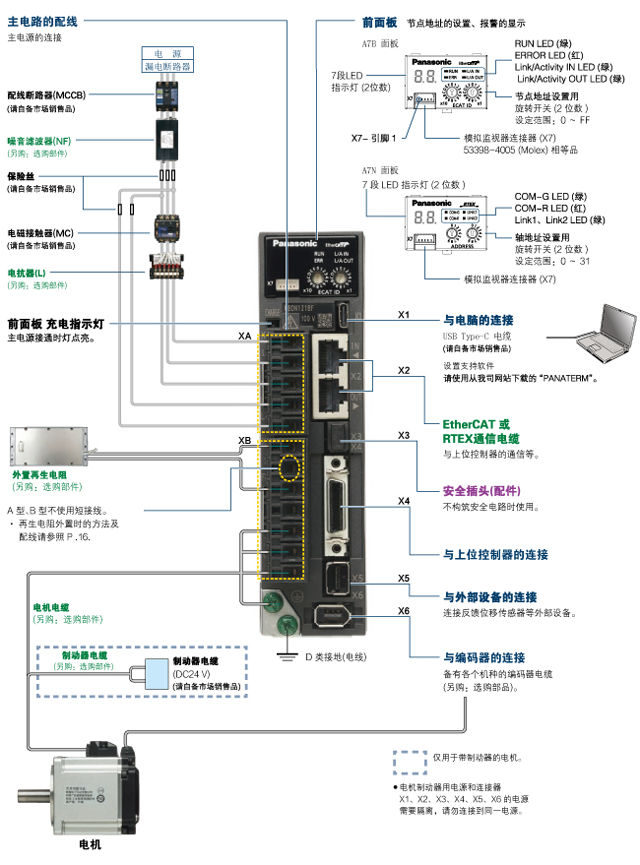

A7N 系列（驱动器：B型电机200W）

※ 照片为"A7B B 型"

【注意】

对于产品安装螺钉的紧固转矩，请在考虑所用螺钉的强度、安装位置材质的基础上，
适当选择不会造成松动和破损的转矩。
例) 用钢制螺钉(M5)紧固于钢材上的转矩为 2.7 N·m～3.3 N·m。

适用外围设备一览

驱动器	适用电机	电压规格 (V) ^＊1	额定输出 (W)	电源容量 (额定负载时) (kVA)	配线断路器 (额定电流) (A)	短路保护元件 (保险丝) (A)		噪音滤波器 (单相/三相)	铁氧铁磁环	电磁接触器 (A) ^＊2	主电路用电缆线径耐电压	主电路用端子台压着端子 ^＊3	控制电源用线径	控制电源用端子台压着端子	电机用电缆线径耐电压 ^＊6	电机用端子台压着端子 ^＊4	制动器用电缆线径耐电压 ^＊6
驱动器	适用电机	电压规格 (V) ^＊1	额定输出 (W)	电源容量 (额定负载时) (kVA)	配线断路器 (额定电流) (A)	主电路电源输入线路	控制电路电源输入线路	噪音滤波器 (单相/三相)	铁氧铁磁环	电磁接触器 (A) ^＊2	主电路用电缆线径耐电压	主电路用端子台压着端子 ^＊3	控制电源用线径	控制电源用端子台压着端子	电机用电缆线径耐电压 ^＊6	电机用端子台压着端子 ^＊4	制动器用电缆线径耐电压 ^＊6
MADN	MHMG	单相 100	50	约0.4	15	10	1	DV0P4170 (单相专用)	DV0P1460	20 (3P+1a)	2.0 mm²/ AWG14 300 VAC 以上	连接专用连接器	2.0 mm²/ AWG14 300 VAC 以上	连接专用连接器	0.75 mm²/ AWG18 〜 2.0 mm²/ AWG14 300 VAC 以上	专用连接器	0.3 mm²/ AWG22 ～ 0.75 mm²/ AWG18 100 VAC 以上
MADN			100	约0.4
MBDN			200	约0.5
MCDN			400	约0.9		20		DV0PM20042
MADN		单相 / 三相 200	50	约0.5		10		DV0P4170 (单相专用)/ DV0PM20042
			100	约0.5
			200	约0.6
MBDN			400	约1.0
MCDN			750	约1.9		20		DV0PM20042
MDDN ^＊5			1000	约2.4		35		DV0P4220		32 (3P+1a)

＊1 单相/ 三相200 V 共用规格的驱动器请根据使用的电源选择外围设备。
＊2 外置动态制动电阻的电磁接触器，请使用与主电路同样额定规格的电磁接触器。
＊3 接地螺钉用压着端子，请使用与主电路压着端子相同的规格。
＊4 地线用电缆线径和外置动态制动器电阻用电缆线径请使用相同或者大于电机用电缆线径的电缆。
＊5 UL认证时，在单相电源的情况下，请使用可测量有效值电流的夹紧计等，将输入有效电流降额到12A以下后使用。
＊6 适用电线尺寸因电机型号而异。各电机型号的适用电线尺寸请在使用说明书或纳入规格书中确认。
※ 可能会有尺寸变更的情况，如果用于设计目的，请咨询确切尺寸。

配线断路器、电磁接触器相关

为符合欧洲 EU 指令，请务必在电源和噪音滤波器之间连接 IEC 规格以及 UL 认证(LISTED、带标注) 的配线断路器。

所使用电源的短路电流为制品最大输出电压以下，对称电流为5000 Arms 以下。
当电源短路电流超过该电流时，请设置限流装置( 限流保险或限流制动器、变压器等) 限制短路电流后再使用。

【注意】
· 请选择与电源容量(考虑负载条件) 匹配的配线断路器、噪音滤波器。
