Panasonic 松下电器 China

控制机器

检索已停产的产品


15A开关

生产终止预定

终止日期 2026年03月31日

尺寸图
船型
  • 単位mm

1.标准型

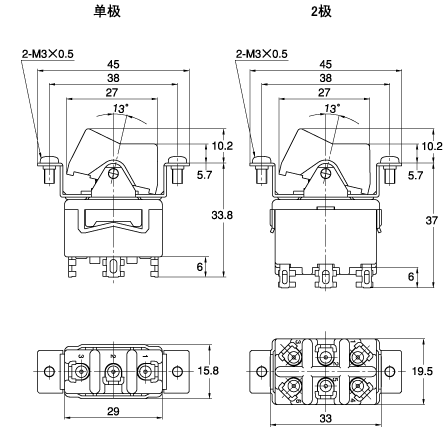

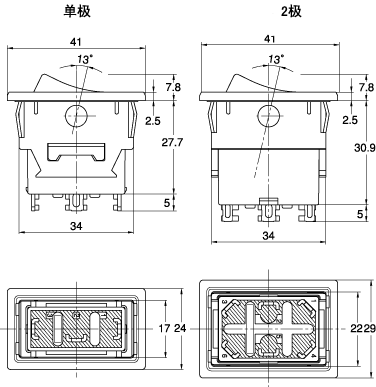

1.焊接端子


外形尺寸图

一般公差±0.5

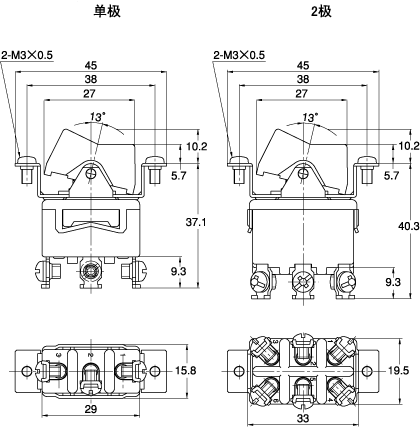

2.带螺钉端子(M3.5)

外形尺寸图

一般公差±0.5

※1ON-OFF型的情况下，中央没有2, 5号导线。
※2按键尺寸为13.4×27。
CAD 数据一览

返回页首

2.面板防水型

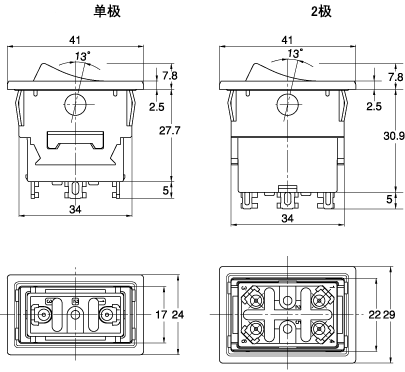

1.焊接端子


外形尺寸图

一般公差±0.5

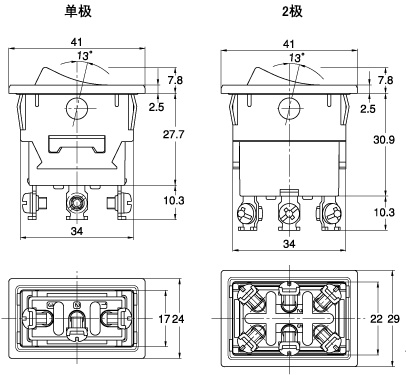

2.带螺钉端子(M3.5)

外形尺寸图

一般公差±0.5

※1ON-OFF型的情况下，中央没有2, 5号导线。
※2单极的按键尺寸为12.6×29。2极的按键尺寸为17.4×29。
CAD 数据一览

返回页首

3.端子密封型

1.焊接端子


外形尺寸图

一般公差±0.5

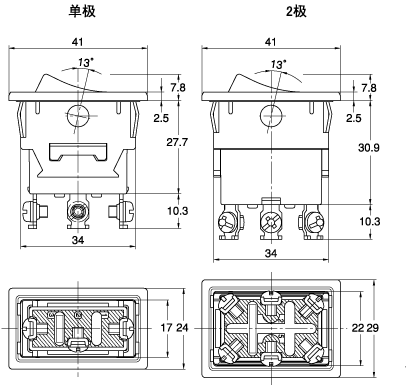

2.带螺钉端子(M3.5)

外形尺寸图

一般公差±0.5

※1ON-OFF型的情况下，中央没有2, 5号导线。
※2单极的按键尺寸为12.6×29。2极的按键尺寸为17.4×29。
CAD 数据一览

返回页首

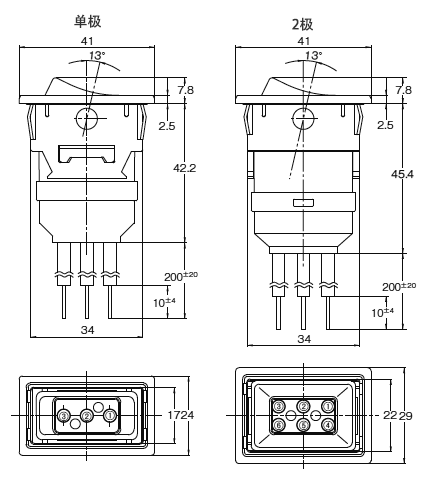

4.密封型带导线


外形尺寸图

一般公差±0.5

导线对应表

导线编号 导线颜色
① 褐
② 红
③ 橙
④ 黄
⑤ 绿
⑥ 蓝

※1 ON-OFF型的情况下，中央没有2, 5号导线。
※2 单极的按键尺寸为12.6×29。2极的按键尺寸为17.4×29。
※3 使用300V乙烯树脂电线(VSF)2mm2、长度为200mm的导线。

CAD 数据一览

返回页首
