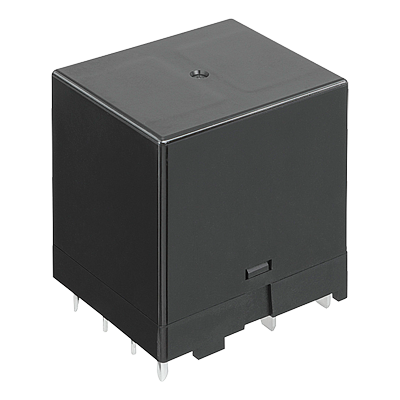

线圈额定电压 | 置位电压※ (at 20℃) |
复位电压※ (at 20℃) |
额定励磁电流 (±10%,at 20℃) |
线圈电阻 (±10%,at 20℃) |
额定消耗功率 | 最大施加电压 (at 20℃) |
---|---|---|---|---|---|---|
3V DC | 线圈额定电压 的80%V以下 (初始) |
线圈额定电压 的80%V以下 (初始) |
66.7 mA | 45 Ω | 200 mW | 线圈额定电压的 110%V |
5V DC | 40.0 mA | 125 Ω | ||||
6V DC | 33.3 mA | 180 Ω | ||||
9V DC | 22.2 mA | 405 Ω | ||||
12V DC | 16.7 mA | 720 Ω | ||||
24V DC | 8.3 mA | 2,880 Ω |
※ | 脉冲驱动(JIS C 5442) |
---|
线圈额定电压 | 置位电压 (at 20℃) |
复位电压 (at 20℃) |
额定动作电流 (±10%,at 20℃) |
线圈电阻 (±10%,at 20℃) |
额定消耗功率 | 最大施加电压 (at 20℃) |
|||
---|---|---|---|---|---|---|---|---|---|
置位 线圈 |
复位 线圈 |
置位 线圈 |
复位 线圈 |
置位 线圈 |
复位 线圈 |
||||
3 V DC | 线圈额定电压 的80%V以下(初始) |
线圈额定电压 的80%V以下(初始) |
133.3 mA | 133.3 mA | 22.5 Ω | 22.5 Ω | 400 mW | 400 mW | 线圈额定电压的110%V |
5 V DC | 80.0 mA | 80.0 mA | 62.5 Ω | 62.5 Ω | |||||
6V DC | 66.7 mA | 66.7 mA | 90 Ω | 90 Ω | |||||
9V DC | 44.4 mA | 44.4 mA | 202.5 Ω | 202.5 Ω | |||||
12V DC | 33.3 mA | 33.3 mA | 360 Ω | 360 Ω | |||||
24V DC | 16.7 mA | 16.7 mA | 1,440 Ω | 1,440 Ω |
※ | 脉冲驱动(JIS C 5442) |
---|
项目 | 性能概要 | ||
---|---|---|---|
标准型(8A) | 浪涌型(16A) | ||
触点额定 | 触点构成 | 1a | |
触点电阻(初始) | 100 mΩ以下(通过6 V DC 1A 电压下降法) | ||
触点材质 | AgSnO2type | ||
触点容量 (电阻负载) |
8 A 250 V AC | 16 A 277 V AC | |
触点最大允许功率 (电阻负载) |
2,000 VA | 4,432 VA | |
触点最大允许电压 | 250 V AC | 277 V AC | |
触点最大允许电流 | 8A(AC) | 16A(AC) | |
最小适用负载 (参考值)※1 |
100 mA 5 V DC | ||
绝缘电阻(初始) | 1,000 MΩ以上(使用500 V DC 绝缘电阻计,测量与耐电压项相同的位置) | ||
耐电压(初始) | 触点间 | 1,000 V AC 1分钟(检测电流:10 mA) | |
触点-线圈间 | 5,000 V AC 1分钟(检测电流:10 mA) | ||
耐浪涌电压 (初始) ※2 |
触点-线圈间 | 12,000 V | |
时间特性 (初始) |
置位时间 | 线圈额定电压15 ms以下(at20℃、不含触点弹跳) | |
复位时间 | 线圈额定电压15ms以下 (at20℃、不含触点弹跳) | ||
耐冲击性 | 误动作冲击 | 100m/s2(正弦半脉冲:11 ms、检测时间:10 μs) | |
耐久冲击 | 1,000 m/s2(正弦半脉冲:6 ms) | ||
耐振性 | 误动作振动 | 10~55 Hz(双向振幅:2.0 mm、检测时间:10 μs) | |
耐久振动 | 10~55 Hz(双向振幅:3.0 mm) | ||
通断寿命 | 机械寿命 | 100万次以上(通断频率:180次/分钟) | |
使用条件 | 使用的环境、运输、 保管条件※3 |
温度:-40~+85 °C (本公司的包装形态 -40~+70 ℃) 湿度:5~85 %RH (应无凝露,结冰) |
温度:-40~+70 °C (8 A以上~16 A) (本公司的包装形态 -40~+70 ℃) 湿度:5~85 %RH (应无凝露,结冰) |
重量 | 约8 g(低高度型约7.5 g) |
※1 | 在微小负载水平下能够通断的下限目标值。 该值有时会根据通断频率、环境条件、所期待的可靠水准发生改变,因此在使用时,推荐在实际负载下进行确认。 |
---|---|
※2 | 但是,波形以「JEC‒212‒1981」产生的±1.2×50μs的标准冲击电压波形表示。 |
※3 | 关于使用环境温度,详情请参阅继电器使用上的注意事项 - 6.关于周围环境。 |
条件:通断频率 20次/分钟
类型 | 控制容量 | 通断次数 | |
---|---|---|---|
标准型 (8A) |
电阻负载:全部型号 | 8 A 250 V AC | 5万次以上(通断频率 20次/分钟) |
电阻负载: 符合IEC60335-1型 |
5 A 250 V AC | 10万次以上(通断频率 20次/分钟) | |
浪涌型 (16A) |
电阻负载 | 8 A 250 V AC | 5万次以上(通断频率 20次/分钟) |
16 A 277 V AC | 2万次以上(通断频率ON:OFF=1秒:5秒) | ||
耐浪涌电流负载 | 浪涌电流100 A 600 W 120 V AC | 2.5万次以上(通断频率ON:OFF=1秒:59秒) |
INSULATION CHARACTERISTICS (IEC61810‑1)
Item | Characteristics |
---|---|
Clearance/Creepage distance (IEC61810-1) | Min. 5.5mm/5.5mm |
Category of protection (IEC61810-1) | RT II |
Tracking resistance (IEC60112) | PTI 175(符合IEC60335-1型:PTI 325) |
Insulation material group | III a |
Over voltage category | III |
Rated voltage | 250 V |
Pollution degree | 2 |
Type of insulation (Between contact and coil) | Reinforced insulation |
Type of insulation (Between open contacts) | Micro disconnection |
※ | 注)EN/IEC VDE Certified. |
---|
