1.主电路连接示例（连接器XA, XB, 端子台的连接）
2.安全功能（连接器X3的连接）

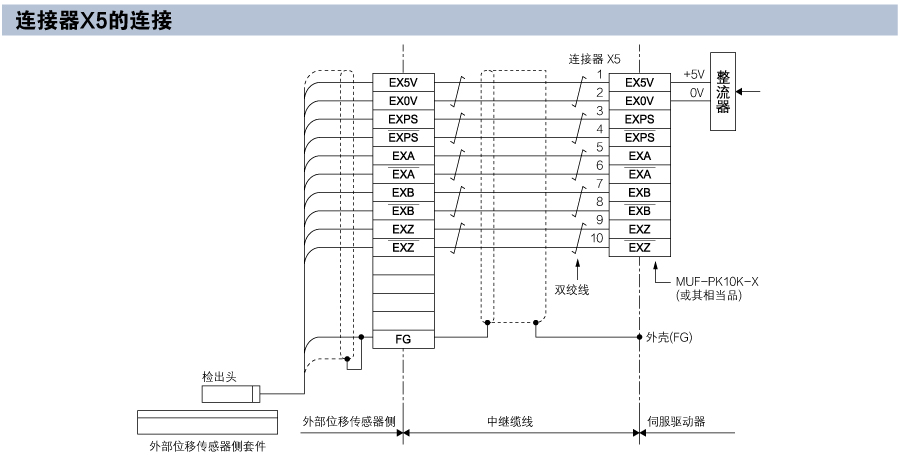

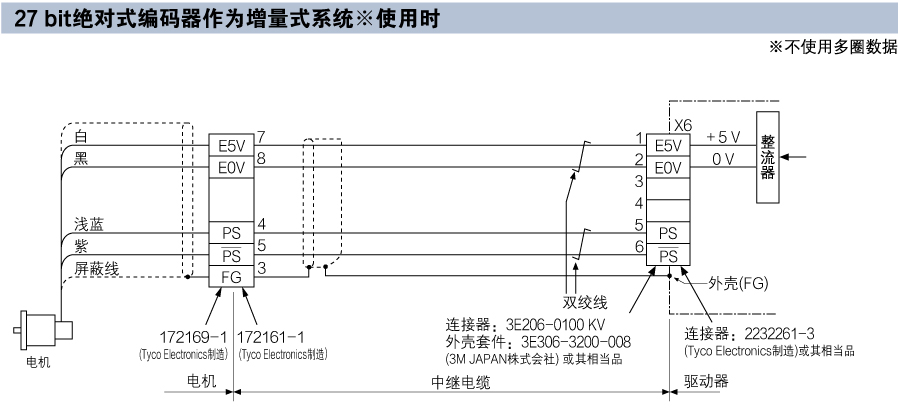

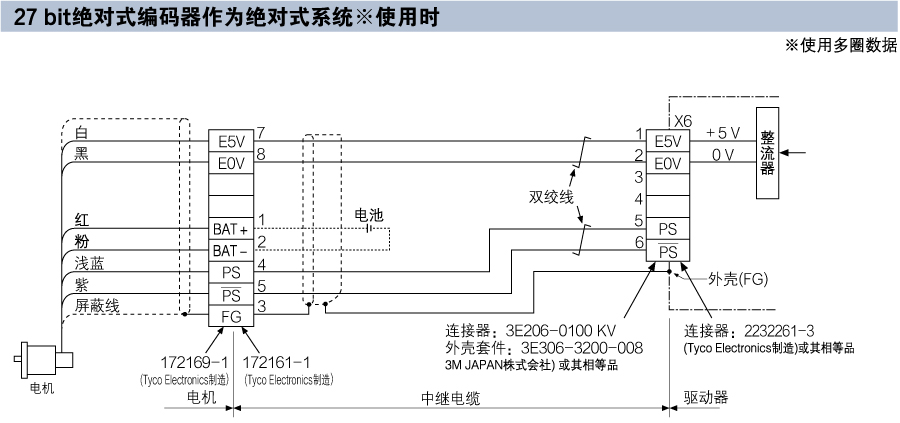

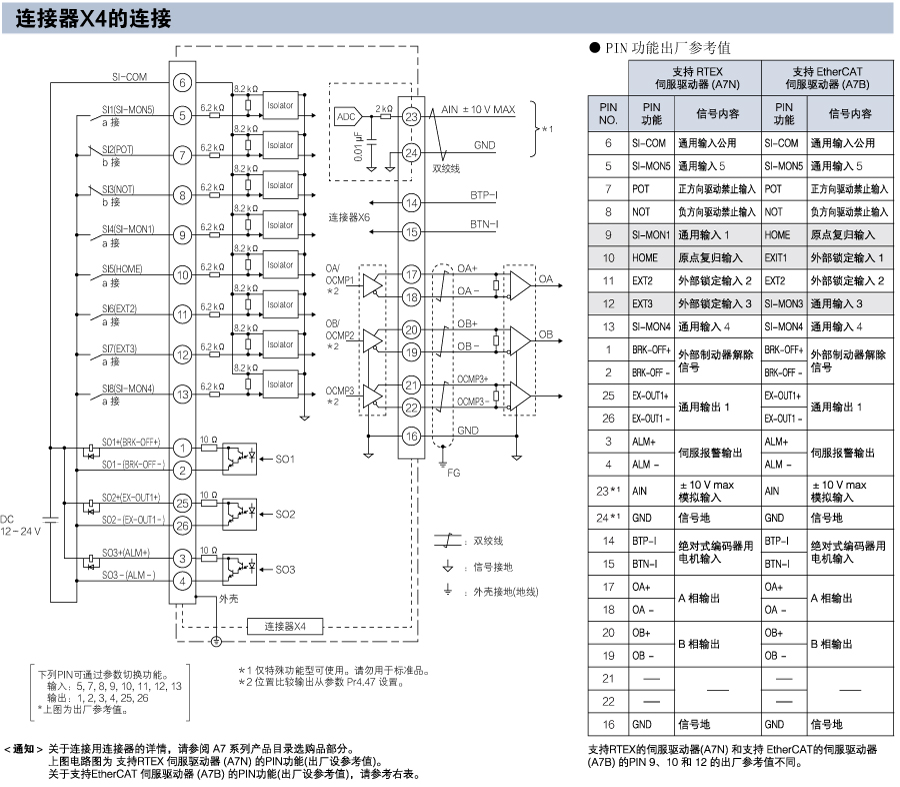

3.控制电路连接图（连接器X4, X5, X6的连接）

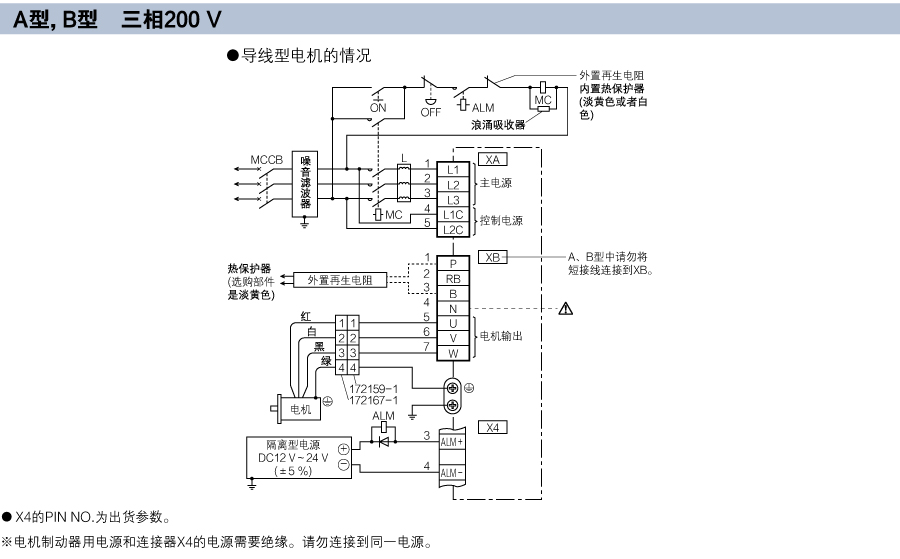

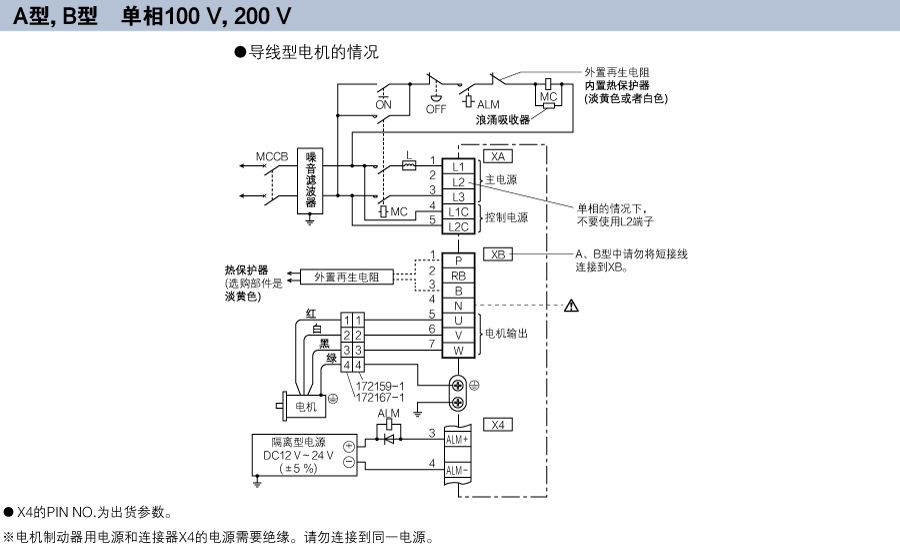

主电路连接示例

连接器XA, XB, 端子台的连接

再生电阻器的连接

型号	短路线（附属品）	再生电阻内置	连接器XB 的连接请勿对「N」作任何连接
型号	短路线（附属品）	再生电阻内置	使用外置再生电阻时	不使用外置再生电阻时
A 型 B 型	无	无	P-B 间连接外置再生电阻	P-B 间断开

注1）

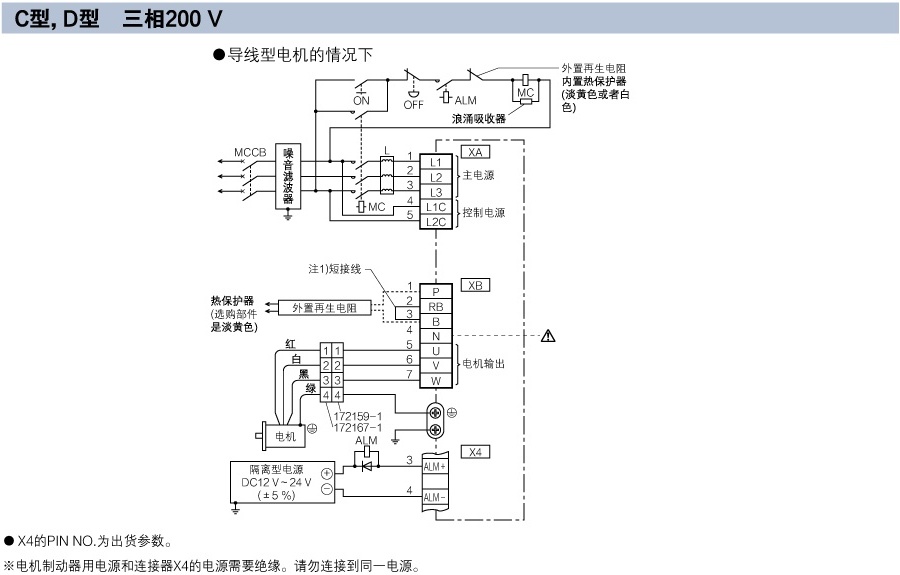

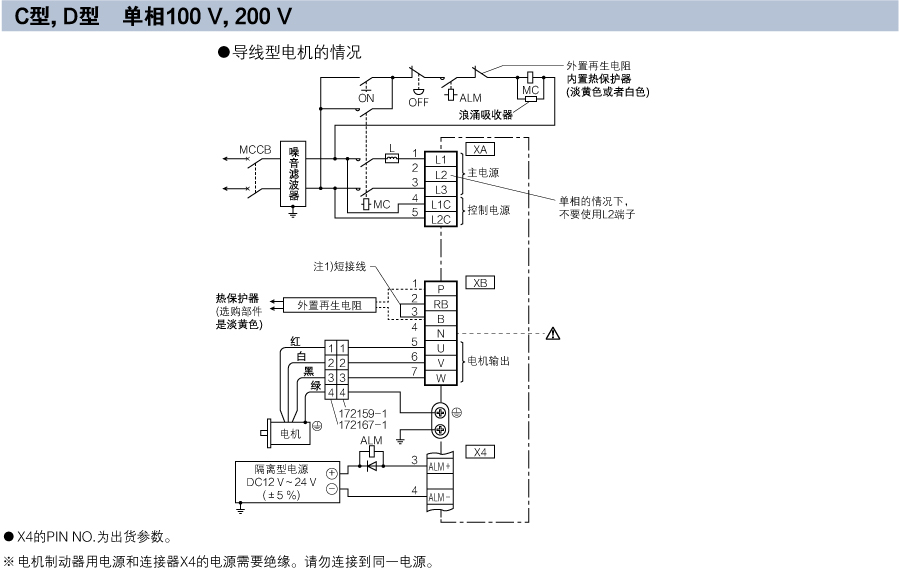

型号	短路线（附属品）	内置再生电阻	连接器 XB 的连接请勿对「N」作任何连接
型号	短路线（附属品）	内置再生电阻	使用外置再生电阻时	不使用外置再生电阻时
C 型 D 型	有	有	RB － B 间拆除附带短接线 P － B 间接外置再生电阻	RB － B 间使用附带短接线短接

返回页首

安全功能

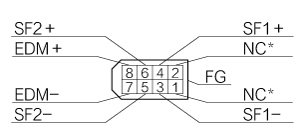

连接器X3的连接

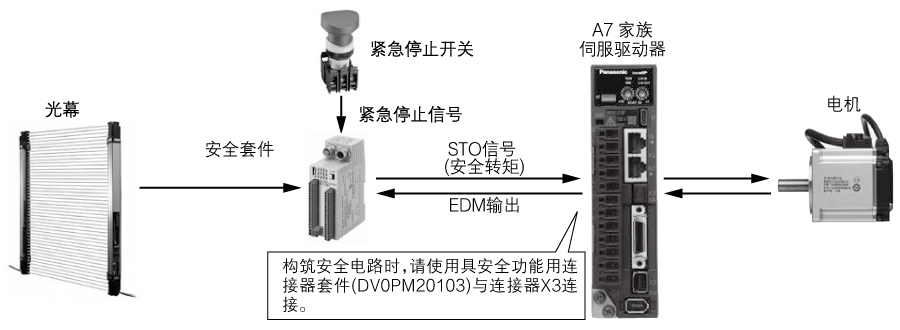

连接上位控制器，可构筑控制安全功能的安全电路。
如不构筑安全电路的情况下，则请使用附带的安全插头。

安全转矩关闭(STO) 功能概要

所谓的安全转矩关闭( 以下略称为STO) 功能是从安全输入信号通过电路( 硬件) 强制关闭伺服驱动器
内部的功率晶体管的驱动信号，以此切断电机电流，关闭电机输出转矩的安全功能。
如果STO 功能生效，伺服驱动器将关闭伺服准备输出信号(S-RDY)，变为STO 状态，前面板将显示为「St」。
另外，STO 输入状态解除且伺服使能关闭(OFF) 时自动迁移到伺服使能关闭状态。

安全上的注意

● 使用STO功能时，请务必确认是否实施了设备的风险评估，是否满足应用系统的安全要求。在不满足安全要求功能的状态下使用，存在发生人身事故的风险。

● 即使STO功能有效，仍然会存在以下风险，请务必在风险评估中考虑以下因素的安全性。

・有外力( 如垂直轴的重力等)时电机会转动，需要保持的情况下请另行准备外部制动器等装置。
另外，伺服电机的制动器为保持专用，不能用于制动用途，请注意。

・另外，即使没有外力的情况下，仍然通过参数Pr5.10“ 报警时时序” 设定为自由运转 ( 动态制动器无效)时，电机将会自由运转，且停止距离延长。请妥善处理。

・因功率晶体管故障等，电机可能会在电气角最大180度的范围内动作。请妥善处理。

・ STO功能可用来切断电机电源，但不能用来切断伺服驱动器的电源，亦无电气的隔离。
在维护伺服驱动器时，请另行准备切断伺服驱动器电源的装置。

● EDM输出信号并非安全输出。请勿将其用于故障监视功能以外的用途。

● STO 状态监控器输出信号并非安全相关部件。在设计系统时，应确保 STO 状态监控器输出信号即使不能正常输出时也不会造成危险状况。不正确的使用可能会导致人身伤害。

● 使用STO功能时，请连接符合安全标准的设备。
使用不符合安全标准的设备存在发生人身事故的风险。
