超薄型安全光幕传感器[Type4 PLe SIL3] SF4C

安全性与生产性的极致,融为一体
超薄型安全光幕传感器

超薄型安全光幕传感器[Type4 PLe SIL3] SF4C
CE Marking TUV SUD cTUVus Certificate Korean S Mark

UL 、CE 、CSA 、TUV 、Korean S Mark 已取得。
CE : 机械指令, EMC指令
UL, CSA : NRTL认证(Certified by TÜV SÜD America Inc.)
韩国S标志 : 仅限SF4C-H□(-J05)

OSHA/ANSI JIS

特点

■为了安全的使用

在使用安全光幕传感器的同时、为了确认系统完全处于安全中,请满足以下要求的控制系统的构成。
>>关于安全光幕传感器使用上的注意事项

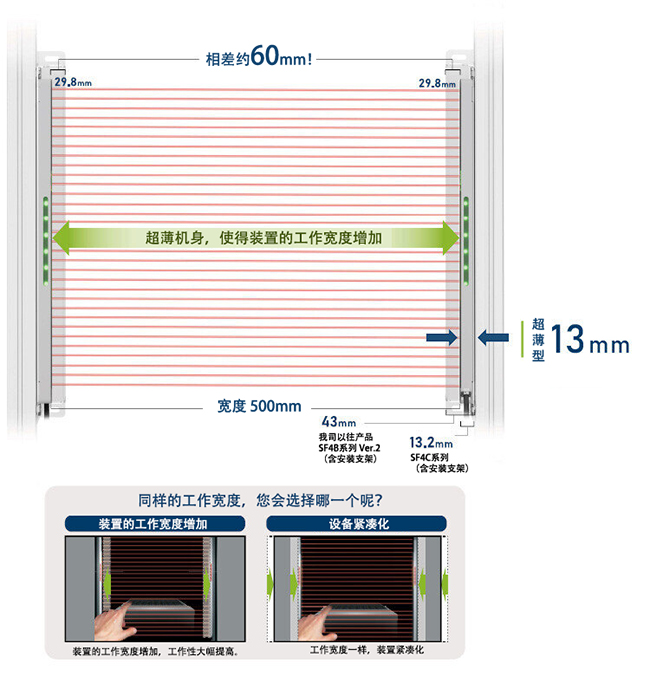

更薄,使用范围更大

安全光幕传感器更薄,使得装置的工作宽度增加,工作性大幅提高。

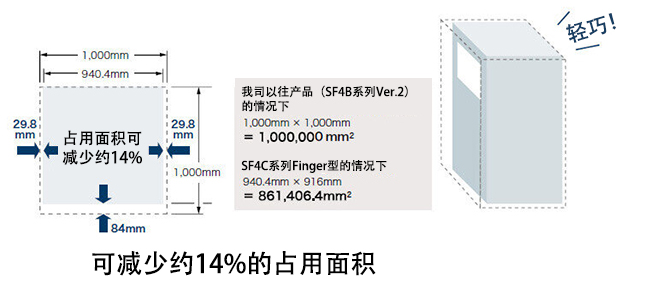

缩短安全距离的计算时间[Finger型]

与SF4C系列Hand型(SF4C-H□)相比,取决于安全光幕传感器的安全距离可缩短84mm,可缩短装置的进深和护板。

※根据ISO 13855计算。机械的最大停止时间在41ms以上时。

※不足100mm时,不能安装安全光幕传感器。(ISO 13855)

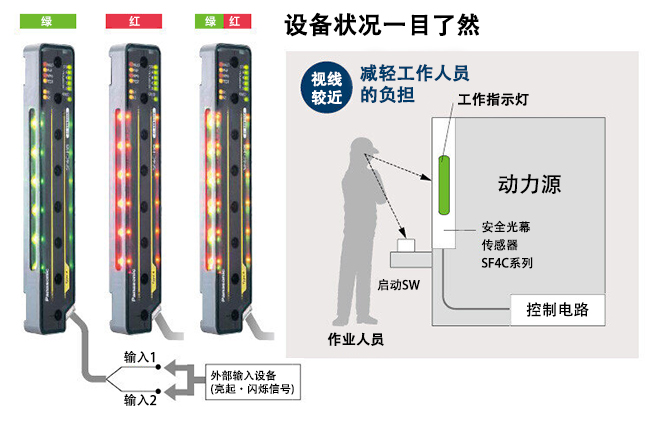

可用于多种用途,同时使装置更加简单[大型应用指示灯]

配置于安全光幕传感器中央部3面的高亮度LED指示灯根据外部输入点亮为绿色·红色。无需另外准备作业指示灯,装置更加简洁。
※ 可使用手动控制器SFC-HC(另售)来更改SF4C系列的亮灯条件,与大型指示灯输入线无关,
还可与内部动作联动亮灯。

可用于多种用途,同时使装置更加简单[大型应用指示灯]

■应用

应用

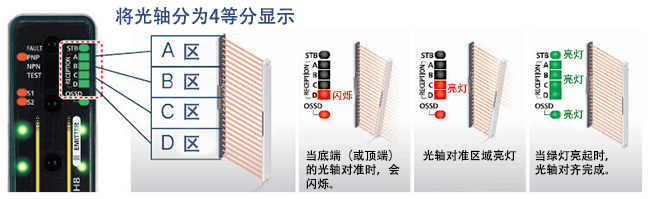

光轴对准指示灯可缩短启动时间

将安全光幕传感器的光轴分为4等分进行显示,因此入光位置一目了然。作为光轴对准基准,最下端(或者最上端)的光轴对准后,LED将会闪烁为红色。之后,光轴对准的部分将会依次亮为红色,所有光轴均入光后,所有LED将会亮为绿色。带有入光量指示灯(STB),可实现更加稳定的安装。

光轴对准指示灯可缩短启动时间

1种型号即对应PNP/NPN两种极性,减少登陆型号

1种型号即可对应PNP晶体管输出和NPN晶体管输出。PNP的国外设备、NPN传感器的调换、正极接地的工厂、设备的国外移交等,1种型号即可适应全球各种控制电路。

保护构造IP67

利用新工艺,使如此小型的树脂机身实现IP67(IEC)安全保护构造。

适用于充电电池制造的最佳材质

SF4C的本体采用树脂,安装支架采用SUS,均为指定材质。非常适用于充电电池制造以及食品制造机械等。

适用于充电电池制造的最佳材质

轻量!

与以往的铝壳型相比,树脂机身的SF4C/SF2C系列实现了约45%的轻量化。。可减轻装置安装面的负担,减轻装置搬运和海外出口时的整体重量。

安全性、生产性、削减成本〔屏蔽控制功能〕

安全光幕传感器本体内置屏蔽控制功能,仅在人体通过时使生产线停止,而工件通过时则可照常运行。屏蔽传感器与屏蔽灯可直接连接至安全光幕传感器。此外,还可将大型应用指示灯作为屏蔽灯使用,减少配线故障,同时实现安全性、生产性的提高和成本下降。

安全性、生产性、削减成本〔屏蔽控制功能〕

无需安全光幕传感器专用安全继电器单元,即可构建安全电路〔外部设备监控功能〕

安全光幕传感器本体内置安全继电器单元的功能,可对外部设备进行监控(继电器熔敷监视等),并具备联锁功能等。因此无需使用安全继电器即可构建安全电路,同时减小控制柜的体积,实现成本节约。

无需安全光幕传感器专用安全继电器单元,即可构建安全电路〔外部设备监控功能〕

无需专用单元即可直接与外部设备(安全继电器等)连接,因此能够有效实现装置的简略化,在节约成本的同时,减少各种故障。

安全继电器推荐商品的通告

●安全继电器
Panasonic(株)生产的SF继电器新窗口中打开

关于推荐品的详细情况,敬请联系我们

业界首创!连接安全设备,节省配线[安全输入功能]

安全光幕传感器本体上可以连接紧急停止开关、安全门开关等的输出接点。此外,使用手动控制器SFC-HC,可以对3套安全光幕传感器进行跨接配线,同时对安全输出进行集中控制。

业界首创! 连接安全设备,节省配线[安全输入功能]

■直接连接各种安全设备

直接连接各种安全设备

■使用手动控制器SFC-HC,可对3套安全光幕传感器进行跨接配线(注1)

(注1):从SF4C系列Ver.2.1起,可以使用手动控制器SFC-HC进行设定。
