圆柱形接近传感器[放大器内置・直流3线式] GX-300

回路・连接

回路・连接

GX-3□M(K)-A-P
GX-3□ML(K)-A-P

PNP输出・接近时ON型

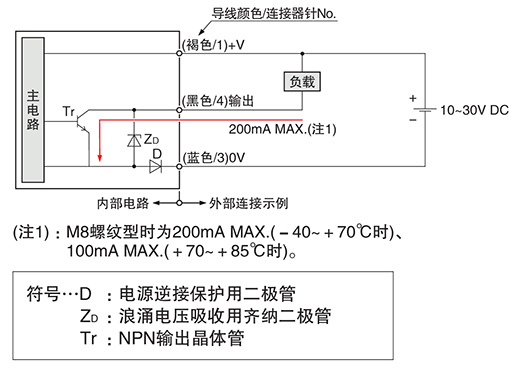

输入・输出电路图

<用作一般传感器时>

[标准I/O模式(SIO模式)]

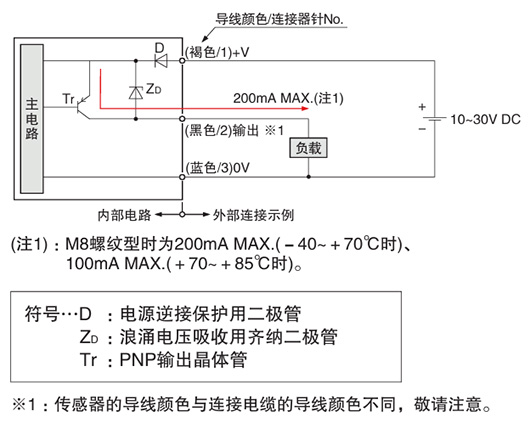

输入・输出电路图 用作一般传感器时
(注1): M8螺纹型时为200mA MAX.(-40～+70℃时)、100mA MAX.(+70～+85℃时)。

<连接IO-Link主机使用时>
[IO-Link通信模式(COM模式)]
输入・输出电路图 连接IO-Link主机使用时
(注1): M8螺纹型时为200mA MAX.(-40～+70℃时)、100mA MAX.(+70～+85℃时)。
(注2): 在IO-Link模式下，请将IO-Link主机与传感器之间的导线长度控制在20m以下。

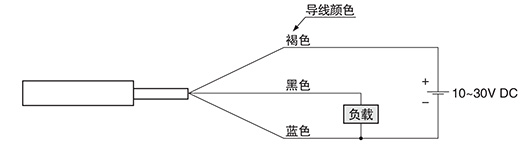

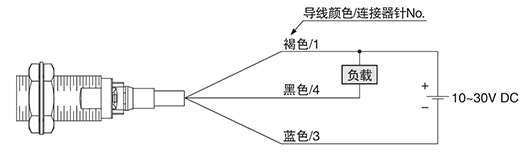

连接图

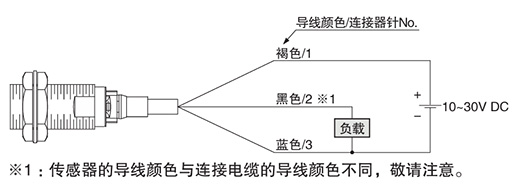

连接图

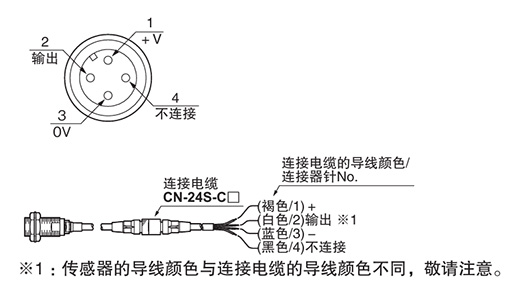

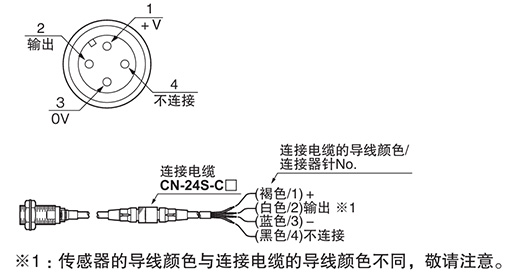

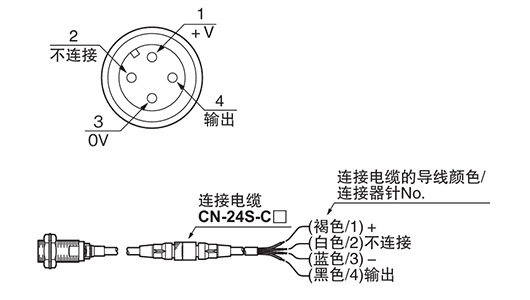

连接器针配置图
[中继连接器型、直接安装连接器型]
连接器针配置图
