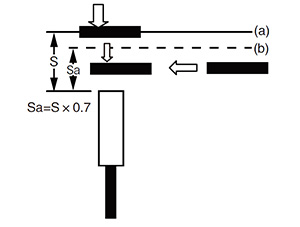

圆柱形接近传感器[放大器内置・直流3线式] GX-300

使用注意事项

・	本产品目录是您选择产品时的指南，使用时请务必阅读产品附带的使用说明书。

请勿将本产品作为保障人身安全的检测装置使用。
欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

安装

安装时的紧固扭矩请低于以下所给出的值。

用螺母安装

紧固螺母时，请勿用力过大。紧固时请务必使用齿锁垫圈。
M8螺纹型时，容许强度根据与检测头前端的距离而有所不同。图中B部与C部的紧固容许强度如下表所示。(B部是指从检测头前端到下表所列尺寸的范围。如图所示，C部还包含检测头侧的螺母。因此，即使此螺母端略微进入B部，也请适用B部的强度。)
下表所列的紧固容许强度表示使用垫圈时的值。

型号 (屏蔽型)	B部		C部
型号 (屏蔽型)	尺寸(mm)	紧固扭矩	紧固扭矩
GX-308M(K)	9	9N・m	12N・m
GX-312M(K)	-	30N・m
GX-318M(K)	-	70N・m
GX-330M(K)	-	180N・m

型号 (非屏蔽型)	B部		C部
型号 (非屏蔽型)	尺寸(mm)	紧固扭矩	紧固扭矩
GX-308ML(K)	3	9N・m	12N・m
GX-312ML(K)	-	30N・m
GX-318ML(K)	-	70N・m
GX-330ML(K)	-	180N・m

安装孔加工尺寸与螺母对角尺寸

型号	D(mm)	E(mm)
GX-308M(K) GX-308ML(K)	ø8.5^+0.5₀	13
GX-312M(K) GX-312ML(K)	ø12.5^+0.5₀	17
GX-318M(K) GX-318ML(K)	ø18.5^+0.5₀	24
GX-330M(K) GX-330ML(K)	ø30.5^+0.5₀	36

与周围金属的距离

由于传感器周围的金属可能会对检测结果产生影响，请注意以下事项。

周围金属的影响

周围金属会影响检测性能。请至少隔开下图所示的间距。
使用螺母时，请使用本体附带的螺母及垫圈。
附带的螺母因机型而异。形状详情请参阅外形尺寸图。

(单位：mm)

型号 (屏蔽型)	安装方法A				安装方法B
型号 (屏蔽型)	F	G	H	I	J	G	K	H	I
GX-308M	0	ø8	4.5	12	0	ø8	0	4.5	12
GX-312M	0	ø12	8	18	0	ø12	0	8	18
GX-318M	0	ø18	20	27	0	ø18	0	20	27
GX-330M	0	ø30	40	45	0	ø30	0	40	45
GX-308MK	0	ø8	4.5	12	0	ø8	0	4.5	12
GX-312MK	0	ø18	12	18	2.4	ø18	2.4	12	18
GX-318MK	0	ø27	24	27	3.6	ø27	3.6	24	27
GX-330MK	0	ø45	45	45	6	ø45	6	45	45

型号 (非屏蔽型)	安装方法A				安装方法B
型号 (非屏蔽型)	F	G	H	I	J	G	K	H	I
GX-308ML	6	ø24	8	24	6	ø24	6	8	24
GX-312ML	11	ø40	20	36	15	ø40	15	20	36
GX-318ML	18	ø55	40	54	22	ø55	22	40	54
GX-330ML	25	ø90	70	90	30	ø90	30	70	90
GX-308MLK	9	ø24	8	24	12	ø24	12	8	24
GX-312MLK	11	ø40	20	40	15	ø40	15	20	40
GX-318MLK	21	ø70	48	70	25	ø70	25	48	70
GX-330MLK	40	ø120	90	120	45	ø120	45	90	120

防止相互干扰

当并排安装多台传感器时，为了防止相互干扰，请至少隔开下图所示的间距。

型号 (屏蔽型)	L (mm)	M (mm)
GX-308M(K)	20	15
GX-312M(K)	30	20
GX-318M	50	35
GX-318MK	60	35
GX-330M	100	70
GX-330MK	110	90

型号 (非屏蔽型)	L (mm)	M (mm)
GX-308ML(K)	80	60
GX-312ML(K)	120	100
GX-318ML	200	110
GX-318MLK	200	120
GX-330ML	300	200
GX-330MLK	350	300

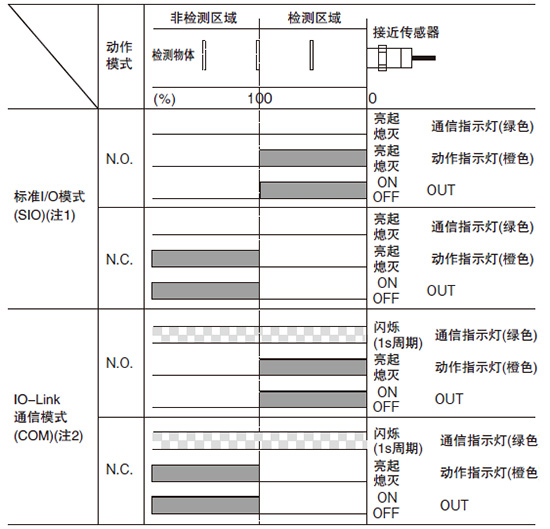

时序图

(注1):	将搭载IO-Link的机型作为一般传感器使用时，为标准I/O模式(SIO模式)的动作。
(注2):	通过IO-Link通信，可以变更动作模式。另外，通过IO-Link通信，可以设定OUT的定时器功能。

其他

本产品是为在工业环境中使用而开发和制造的。
请勿在以下安装场所使用。
・在室外(直射阳光、雨、雪、水滴等直接飞溅得到的场所)使用。
・在化学药品，尤其是溶剂或酸性环境中使用。
・有腐蚀性气体的场所。
在产生高频电场的超声波清洗装置、高频发生装置、无线电收发器・手机或变频器等附近可能会导致误动作。
在同一配管或管道中进行高压电线、动力线与接近传感器的配线时，可能会受到感应的影响，导致误动作或损坏。因此请另行配管或单独配管。
为了避免影响寿命、性能，在使用切削油的环境中使用时，请遵守以下条件。
・禁止在油中或水中使用
对本产品寿命的影响可能因使用的油剂而异。请客户在事先确认密封构件没有受切削油的影响而变质、劣化后，再进行使用。
稀释剂类会溶解产品表面，请勿在清洁时使用。
在温度环境的影响下，接通电源时可能会发生输出误脉冲。使用时，请在电源接通300ms后的稳定状态下使用。检测物体存在于传感器检测面附近时，电源接通时的输出误脉冲时间可能在300ms以上。请在实际环境中确认后再进行使用。
传感器经过高精度调整，请避免在温度急剧变化的环境中使用。
请勿对产品进行分解、擅自维修或改造。
请勿超出额定电压范围使用。施加超出额定电压范围的电压时，可能会造成损坏、烧损。
请勿进行误配线，比如电源极性接反等。否则可能导致破裂、烧损。
在空载状态下直接连接电源时，内部元件可能会破裂、烧损，因此请放入负载进行配线。
操作时可能因螺纹部而造成受伤，请使用手套等防护用具。
对于直接安装连接器型和中继连接器型，请确认所用连接器电缆的规格，在不超出产品和连接器电缆规格范围的环境中使用。
将连接器电缆连接至直接安装连接器型及中继连接器型时，请在确认连接器部无异物等后再进行使用。
在IO-Link模式下，请将IO-Link主机与传感器之间的电缆长度控制在20m以下。
