圆柱形接近传感器[放大器内置・直流3线式] GX-300
检测特性
所有机型
GX-308M-□

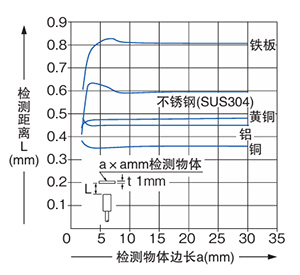

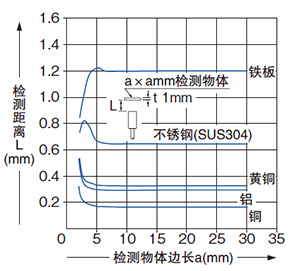

检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic10.jpg) |
当检测物体的尺寸小于标准尺寸(铁板8×8×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic11.jpg) |
|
|
返回页首
GX-312M-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic12.jpg) |
当检测物体的尺寸小于标准尺寸(铁板12×12×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic13.jpg) |
|
|
GX-318M-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic14.jpg) |
当检测物体的尺寸小于标准尺寸(铁板18×18×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic15.jpg) |
|
|
GX-330M-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic16.jpg) |
当检测物体的尺寸小于标准尺寸(铁板30×30×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic17.jpg) |
|
|
GX-308MK-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic18.jpg) |
当检测物体的尺寸小于标准尺寸(铁板8×8×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic19.jpg) |
|
|
GX-312MK-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic20.jpg) |
当检测物体的尺寸小于标准尺寸(铁板12×12×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic21.jpg) |
|
|
返回页首
GX-318MK-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic22.jpg) |
当检测物体的尺寸小于标准尺寸(铁板24×24×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic23.jpg) |
|
|
GX-330MK-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic24.jpg) |
当检测物体的尺寸小于标准尺寸(铁板45×45×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic25.jpg) |
|
|
GX-308ML-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic26.jpg) |
当检测物体的尺寸小于标准尺寸(铁板8×8×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic27.jpg) |
|
|
GX-312ML-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic28.jpg) |
当检测物体的尺寸小于标准尺寸(铁板15×15×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic29.jpg) |
|
|
GX-318ML-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic30.jpg) |
当检测物体的尺寸小于标准尺寸(铁板30×30×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic31.jpg) |
|
|
返回页首
GX-330ML-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic32.jpg) |
当检测物体的尺寸小于标准尺寸(铁板54×54×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic33.jpg) |
|
|
GX-308MLK-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic34.jpg) |
当检测物体的尺寸小于标准尺寸(铁板12×12×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic35.jpg) |
|
|
GX-312MLK-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic36.jpg) |
当检测物体的尺寸小于标准尺寸(铁板24×24×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic37.jpg) |
|
|
GX-318MLK-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic38.jpg) |
当检测物体的尺寸小于标准尺寸(铁板48×48×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic39.jpg) |
|
|
GX-330MLK-□
检测物体尺寸和检测距离之间的相互关系 |
![检测物体尺寸和检测距离之间的相互关系](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic40.jpg) |
当检测物体的尺寸小于标准尺寸(铁板90×90×t1mm)时,检测距离如左图所示缩短。 |
|
监控输出-距离特性 |
![监控输出-距离特性](/ac/c/fasys/sensor/proximity/gx-300/characteristic/images/pic41.jpg) |
|
|
返回页首
