超高速・高精度激光位移传感器 HL-C2

一部分生产终止
控制屏

	2013年09月30日
	GT12

基本信息

从近距离至远距离，备有四个不同的检测头。
长年积累的测量经验和最新数字技术相结合,
创造出优秀的三项基本性能。

CE 、Korean S Mark 、Korean KC 、FDA 已取得。
CE : EMC指令
FDA : 仅一部分型号
韩国S标志 : 仅一部分型号

特点

HDLC-CMOS传感器

为HL-C2 系列开发了专用的HDLC-CMOS 传感器。通过全新的CMOS 工艺技术和将信号处理电路集成于受光元件芯片上的“系统芯片”化技术，获得了高密度的受光元件和满意的处理速度。
突破性地实现了一般激光位移传感器难以达到的高分辨率和高速度。
HDLC：High Density Linear Cell

HiR透镜

全新设计的高分辨率透镜，将像差降低到小限度。
可将任何角度的光线在受光部以小点成像，实现了更高的精度。
HiR：High Resolution

MSGB

利用创新的光学技术和光圈结构，使理想的激光成为现实。另外，在投光量调整功能中采用新的算法，确保投光状态始终保持稳定。
MSGB：Micro Spot Gaussian Beam

高速计算处理

利用擅长于高速处理的专用IC 和创新的算法，在传感器检测头与控制器之间进行数字传输，同时兼顾测量值的高速传输和稳定性。

传感器检测头

■对应「扩散反射」&「正反射」
根据工件表面，在很难选定最适合的传感器的场合。即使是在这样的情况下，只有一台检测头情况下也可以保证安定的检测状态设置。

■受检工件容许倾斜的范围更宽
与以往相比，对倾斜的容许度提高了1.5倍，即使测量时工件发生变动，也能轻松检测。
[HL-C203BE(-MK)的情况]

■省空间的小型检测头
小型检测头，与本公司以往产品相比，体积比下降了约23%，可以将安装空间减小到极限程度。
[HL-C203BE(-MK)的情况]

控制器

■可连接两个检测头
可在控制器内对各个测量值进行计算。

■丰富的I/O
可以连接各种设备，可以通过这些设备对记录的数据进行显示、分析处理，以及对传感器进行控制。

■无偿提供API(Application Programming Interface)
可以通过USB连接的电脑使用控制HL-C2的API。还备有样品程序，有助于编程。

>>样品编程下载
※注意：请先登录控制机器网站会员方可下载。

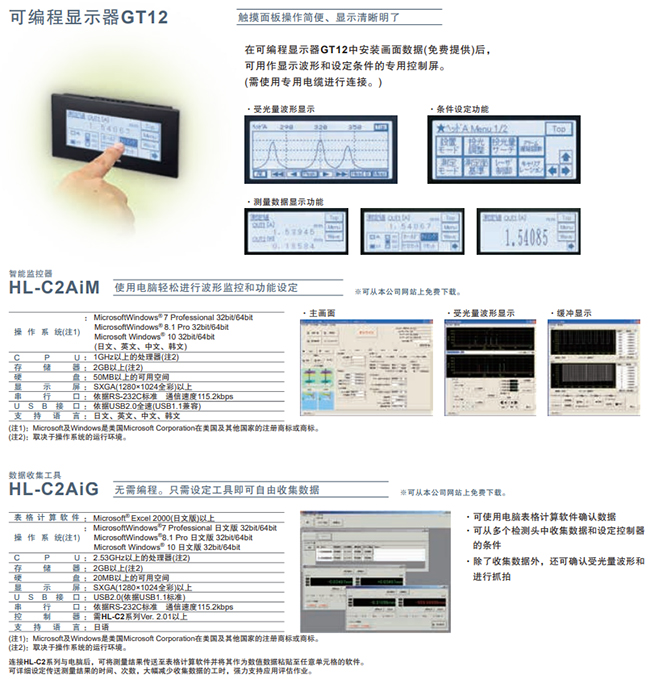

控制屏

因本公司在"可编程智能操作面板GT12"中安装HL-C2用画面数据(无偿提供)、请使用可波形表示、条件设定的专用控制屏。

■受光量波形表示

不仅可显示测量值，还可显示受光量波形。

■条件设定功能
检测头功能及输出条件等显示在菜单上，可按顺序简单设定。

■测量数据显示功能
可以简便地使传感器安装时的设定及投光量设定最优化。还可在面板上进行保持及计时等输入操作。白色背光灯提高显示屏的可视性。

■备有各国语言显示型
除日语显示外，还备有可显示英语、中文、韩语显示型。对应全球用户需求。

智能监控

HL-C2AiM是可以控制整个主体的综合监控软件。备有4国语言(日语・英语・韩语・中文)的软件在本网站可以免费下载.

HL-C2AiM的下载请点击

OS(注1)	Microsoft Windows® 7 Professional 32bit/64bit Microsoft Windows® 8.1 Pro 32bit/64bit Microsoft Windows® 10 Pro 32bit/64bit (日语・英语・韩语・中文)
CPU	1 GHz以上的处理器(注2)
内存	2GB以上(注2)
硬盘空间	50MB以上的可用空间
画面显示	SXGA(1280×1024 色)以上
串行出入口	RS-232C标准　通信速度 115.2kbps
USB接口	USB2.0(USB1.1兼容)
对应语言	日语・英语・韩语・中文

(注1):	Microsoft Windows® 是美国Microsoft Corporation公司在美国以及其他国家的商标或注册商标。
(注2):	根据OS的动作环境。

数据收集工具　HL-C2AiG
-无需程序。工具设定后即可自由收集数据。-

・用电脑表计算软件可确认数据
・可收集大多数的传感器感应头中的数据和控制器的条件设定
・收集数据以外，可以确认受光量波形和取得快照

※可从本公司Web网站上免费下载。

表格计算软件	Microsoft® Excel 2000以上(仅日语版)
OS(注1)	Microsoft Windows® 7 Professional 32bit/64bit(日语) Microsoft Windows® 8.1 Pro 32bit/64bit(日语) Microsoft Windows® 10 Pro 32bit/64bit(日语)
CPU	2.53GHz以上处理器(注2)
内存	2GB以上(注2)
硬盘	20MB以上的可用空间
画面显示	SXGA(1280×1024 色)以上
USB接口	USB2.0(USB1.1兼容)
串行出入口	RS-232C标准　通信速度 115.2kbps
控制器	HL-C2系列需要在Ver.2.01以上
对应语言	日语

(注1):	Microsoft Windows® 是美国Microsoft Corporation公司在美国以及其他国家的商标或注册商标。
(注2):	根据OS的动作环境。
