SC-LG2-CEF-P | IO-Link主站单元

  • 打印页面

IO-Link主站单元

※产品实际尺寸以实物为准。

  • RoHS指令 符合EU RoHS指令2011/65 / EU的6种物质和EU RoHS指令2015/863 / EU的4种物质所要求的标准。 　


订货产品号 SC-LG2-CEF-P
型号 SC-LG2-CEF-P
详细 CC-Link IE Field适用
产品名称 IO-Link主站单元

截至2025年06月02日
为了改善本产品，会有在未事先通知的情况下变更本产品的规格及设计的情况。

规格详细

项目 内容
订货产品号 SC-LG2-CEF-P
型号 SC-LG2-CEF-P
适用标准 EMC指令、RoHS指令
电源电压 24V DC+10-15％　脉冲P-P10％以下
耐环境性 : 使用环境温度 -10～+55℃(应无结露和结冰)、保存时 : -20～+70℃
耐环境性 : 使用环境湿度 35～85％RH、保存时 : 35～85％RH
耐环境性 : 耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
耐环境性 : 绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上　基于DC250V的高阻表
耐环境性 : 耐振动 耐久频率10～150Hz、双振幅0.75mm(10～58Hz)、
加速度49m/s2(58～150Hz)　XYZ各方向2小时
耐环境性 : 耐冲击 耐久频率98m/s2(约10G)　XYZ各方向3次
接地方式 电源用连接器配备接地端子(F.G.)、
RJ45连接器屏蔽：直接连接接地端子，
内部电路：C耦合，外壳：浮动
闪存保存次数 10万次
(注) : 本产品在内置闪存中保存设定内容。
材质 本体外壳：聚碳酸酯
重量 本体质量 : 约210g、包装重量 : 约270g
附件 电源用连接器 : 1个

CC-Link IE Field 规格

项目 内容
消耗电流 200mA以下
通信方式 CC-Link IE Field
远程站分类 智能设备站
网络No.设定 1～239(10进制)［1～EF(16进制)］(0及240以上为错误)
循环传输
[每站最大链接点数] 		RX/RY : 最大112点(112位) / 最大112点(112位)、
RWr/RWw : 最大132点(132字) / 最大132点(132字)
瞬态传输 仅服务器功能，信息大小2k字节(最大)
端口数 1000BASE-T Ethernet端口(RJ45)x2
站号设定 1～120(10进制)(0及121以上为错误)
通信速度 1Gbps
通信用电缆 符合1000BASE-T标准的Ethernet电缆5e类以上
(带双重屏蔽STP、直通电缆)
(注) : 请使用CC-Link协会推荐电缆。
传输线路形式 线型、星型(线型、星型可以并存)、环型
最大站间距 100m
最大连接台数 121台(主站1台、从站120台)
级联式连接级数 最大20级

IO-Link 规格

项目 内容
消耗电流 150mA以下(连接的IO-Link设备的消耗电流除外)
允许通过电流 3A以下
(注) : 连接的设备和IO-Link侧的消耗电流之和请勿超过允许通过电流。设备电源(L＋、L－)、数字输入输出(C/Q)、数字输入(DI)由电源用连接器的IO-Link(＋V、－V)供应。
通信方式 IO-Link V1.0 / V1.1
端口数 符合IO-Link用e-CON规格的连接器端口x8
通信速度 COM1(4.8kbps)、COM2(38.4kbps)、COM3(230.4kbps)
由IO-Link设备自动设定
设备供电电流
(L+、L-)		 每个端口最大200mA
(注) : 连接的设备和IO-Link侧的消耗电流之和请勿超过允许通过电流。设备电源(L＋、L－)、数字输入输出(C/Q)、数字输入(DI)由电源用连接器的IO-Link(＋V、－V)供应。
数字输入・输出
(C/Q)		 IO-Link模式 : 符合IO-Link标准
SIO模式[输入设定时] : PNP输入(流入电流 : 最大15mA)
SIO模式[输出设定时] : 推挽输出(驱动能力 : 最大100mA)
(注1) : 连接的设备和IO-Link侧的消耗电流之和请勿超过允许通过电流。设备电源(L＋、L－)、数字输入输出(C/Q)、数字输入(DI)由电源用连接器的IO-Link(＋V、－V)供应。
(注2) : 数字输入输出(C/Q)和数字输入(DI)需要通过CC-Link IE Field进行动作设定。未进行设定时不动作。
数字输入(DI) PNP输入(流入电流 : 最大15mA)
(注1) : 连接的设备和IO-Link侧的消耗电流之和请勿超过允许通过电流。设备电源(L＋、L－)、数字输入输出(C/Q)、数字输入(DI)由电源用连接器的IO-Link(＋V、－V)供应。
(注2) : 数字输入输出(C/Q)和数字输入(DI)需要通过CC-Link IE Field进行动作设定。未进行设定时不动作。
通信用电缆 无屏蔽
最大电缆长度 20m
IO-Link连接连接器 符合e-CON规格的连接器(4引脚型)
(注) : 将设备连接至本产品的连接器请另行购买简易压接连接器(e-CON)CN-EP2(5个/套)、CN-EP3(5个/套)或推荐产品。

返回页首

相关产品（可选件）

no_image
订货产品号 CN-EP2
型号 CN-EP2
产品名称 连接器
no_image
订货产品号 CN-EP3
型号 CN-EP3
产品名称 压接连接器

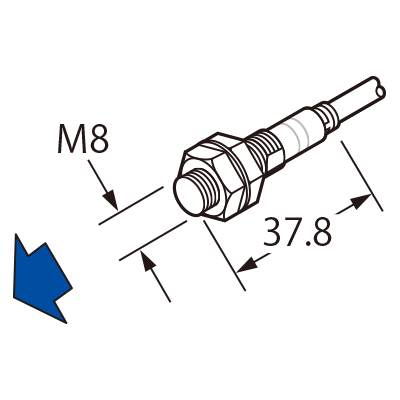

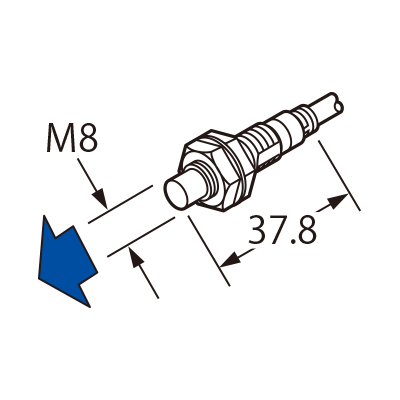

圆柱形接近传感器[放大器内置・直流3线式] GX-300
