内置放大器 超小型光电传感器 EX-M160

回路・连接

回路・连接

输入、输出电路图

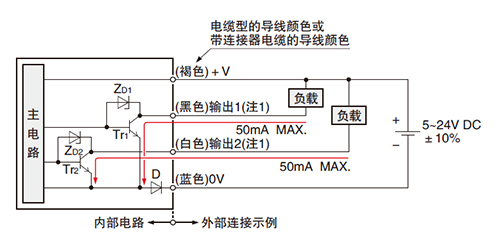

NPN输出型
(注1)：请根据检测用途〔输出1(黑色)：入光时ON、输出2(白色)：非入光时ON〕进行相应配线。
对于不使用的导线的末端，请务必进行绝缘处理。

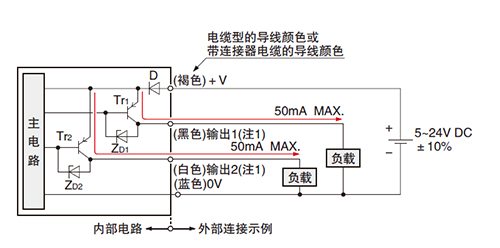

PNP输出型
(注1)： 请根据检测用途〔输出1(黑色)：入光时ON、输出2(白色)：非入光时ON〕进行相应配线。
对于不使用的导线的末端，请务必进行绝缘处理。

输出动作

 导线颜色输出动作
输出1 黑色入光时ON
输出2白色非入光时ON

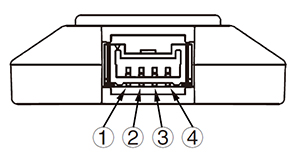

端子排列图(连接器型)
端子No.名称
① ＋V
②输出1
③输出2
④0 V
