内置放大器 超小型光电传感器 EX-M160

本样本是您选择产品时的指南，使用时请务必阅读产品的施工说明书。

• 本产品是为在工业环境中使用而开发和制造的。
• 请勿在室外使用。
• 请勿安装在可能接触稀释剂等有机溶剂、强酸、碱、化学药品、水、油脂类的场所。
• 产品不具备防护结构，请注意避免液体附着。

• 外加超过额定范围的电压或直接连接在交流电源上，可能导致损坏或烧毁事故，敬请注意。
• 使用时，请避开电源接通时的过渡状态(约50ms)。
• 使用市售的开关调节器时，请务必将电源的框架式接地(F.G.)端子接地。
• 电源输入请务必满足下列项目。
  • 符合使用地区许可的电源单元
  • 输出保持时间在20ms以上的电源单元
  • 额定输出电压5V~24V DC ±10%、纹波P-P10%以下、电流容量0.5A以上的电源单元
  • 需符合CE标志时，符合EMC指令的SELV(安全特低电压)/PELV(保护特低电压)的电源单元
  • 作为UL认证产品使用时，通过UL认证的Class 2对应电源单元
• 发生浪涌时，应采取在发生源连接浪涌吸收器等措施。
• 直流电源请务必使用绝缘变压器。使用自动变压器(自耦变压器)时，有时会损坏本产品和电源。
• 为保护本产品免受电源线异常电压的影响，请使用内置保护电路的绝缘型电源。
• 使用未内置保护电路的电源装置时，请务必通过保险丝等保护元件向本产品供电。
• 根据瞬时停电的持续时间，可能会继续运行，也可能恢复到与电源接通时相同的状态。请避免在可能发生瞬时停电的环境中使用。

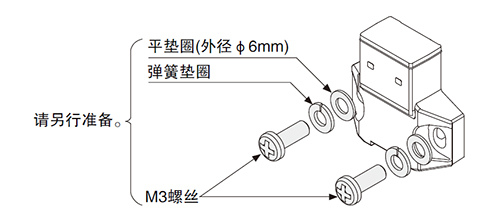

• 使用螺丝固定本体时，请使用M3规格螺丝，将紧固扭矩控制在0.49N·m以下。 此外，请使用小型圆形(φ6mm)平垫圈。

• 避免在可引起结露的温度剧烈变化环境中使用和保管。
• 较强的电磁场内，可能无法充分发挥性能。
• 若检测物体的背景有反射物(如传送带等)，这将会影响检测。请与反射物保持足够距离。
• 使用多台传感器时，请在使用前正确安装，避免相互光线直接射入。
• 并排使用同一机型的传感器时，最多可2台紧贴使用。但是，受传感器倾斜和背景的影响，可能会产生干扰，请在确认无干扰后使用。

• 请务必在切断电源的状态下进行配线作业。
• 在产品的安装部周围使用作为干扰发生源的设备(开关调节器、变频马达等)时，请将设备的框架式接地(F.G.)端子接地。
• 连接负载时，请确保流入输出线的电流不超过50mA。此外，请勿进行误配线，比如电源极性接反等。否则会导致损坏或烧毁事故。
• 延长电缆时，可通过截面积为0.3mm²以上的电缆将全长延长至50m。但是，请确认本产品的端子电压为4.5V以上。
• 为避免干扰，请尽量缩短配线。
• 请勿对电缆引出部施加强行弯曲或拉曳等应力。
• 请在常温下进行安装及电缆布线。电缆布线后，请注意避免对电缆施加过大的负载。
• 对于未使用的电缆的末端，请务必进行绝缘处理，以免与已用电线接触。
• 请避免与高压线和动力线并行配线，或使用同一配线管进行配线。否则会因电磁感应而导致误动作。

• 切实插入连接器部，直到听到“卡嗒”一声。

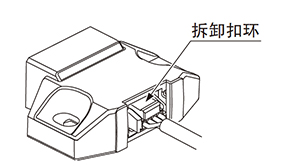

• 拆卸时，请务必按下拆卸扣环，同时将其拔出。
• 电缆抗拉强度为9N以下。仅拉曳电缆部可能会导致电缆断线，敬请注意。
