放大器内置・超小型激光传感器 EX-L200
使用注意事项
| ・本产品样本是用于产品选型的指南，使用时请务必阅读产品中附带的使用说明书。 |
- 请勿将本产品作为保护人身安全的检测装置使用。
- 以保护人体为目的的检测装置，请使用符合OSHA、ANSI及IEC等各国有关人体保护用品法律和标准的产品。
激光的注意事项
- 本产品符合IEC/EN/JIS/GB/KS标准以及FDA标准※，属于1类激光产品。
- 请勿在暗环境中观察激光束。
- 请勿使用望远光学系统等光学设备进行观察。
- 请绝对不要对本产品进行拆解、维修或改装。

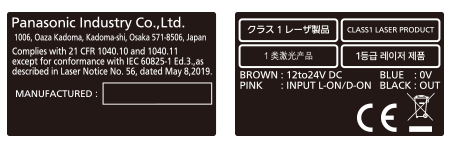

- 产品的电缆上附有以下标签，请按照标签上的内容进行操作。
|
根据 Laser Notice No.56 的规定，除了符合IEC 60825-1 第三版标准以外，还符合 FDA 法规（FDA 21 CFR 1040.10 及 1040.11）。
激光产品的安全标准
- 为了预防激光产品对用户造成伤害，IEC、EN、JIS、GB、KS和FDA等标准分别制定了相应的规范。
| IEC | : IEC 60825-1:2014 | |
| EN | : EN 60825-1:2014/A11:2021 | |
| JIS | : JIS C 6802:2014 | |
| GB | : GB 7247.1-2012 | |
| KS | : KS C IEC 60825-1:2014 | |
| FDA | : PART 1040.10、1040.11（Laser Notice No.56适用） |
根据这些规范，激光产品根据其危险性被分为不同等级，并针对每个等级制定了相应的安全防护措施。根据上述标准，EX-L200系列被归类为一级激光产品。
| 等级划分 | 概 要 |
|---|---|
| 等级1 | 在合理的可预见的操作条件下，安全的激光。 |
(注)：如果发生意外故障，可能会产生危险的辐射，请务必注意安全。
关于激光的安全对策
- 为了安全使用激光产品，请在使用前查阅各项标准中「激光产品安全基准」内容。
安装方法
- 安装传感器时，请使用传感器中附带的安装板(MS-EXL2-2/3)。不使用安装板时，可能会发生光轴偏差。另外，请将安装板安装在传感器与安装面之间。
- 紧固扭矩应在0.5N·m以下。
| (注1): | 安装板的安装方向是固定的。安装时请确保弯曲形状朝向传感器一侧。 |
|---|
|
自动防干扰功能
- 光点反射型配备有自动防干扰功能，可紧贴安装2个传感器。
（透过型上没有装备。）
|
| (注1): | 对面设置光点反射型，请倾斜安装，以免检出对方的透镜面，或直接将对方的光入光。 |
|---|
|
其它
- 使用时，请避开电源接通时的过渡状态(约50ms)。
- 本产品和负载分别连接不同的电源时，请务必先接通本产品一侧的电源。
- 低温时向电缆施加过度的压力，可能会导致电缆的损坏。
- 保持本产品的投光和受光面清洁，避免附着水、油或指纹等会使光发生折射的杂质，以及会遮断光纤的灰尘，垃圾等污垢。如有附着，请用干净的软布或擦镜头纸等擦拭干净。请勿在蒸气、灰尘等较多的场所以及腐蚀性气体环境中使用。
- 请勿使产品和稀释剂等有机溶剂或强酸、碱、水、油以及油脂直接接触。
- 清洁本产品的投光窗和受光窗时，请务必先切断电源。
- 本产品采用方向性优异的激光，因此，本产品的安装状态或机架的变形等因素可能会导致光轴偏移。运行前请务必进行光轴的调节。
-
