种类

透镜(透过型光纤用)

品名

 型号 内容
透过型
光纤用		 长距离透镜
(注1)		 FX-LE1 检测距离增加了5倍以上。
・使用环境温度：-60～+350℃(注2)
・光轴直径：ø3.6mm
检测距离(mm) [安装2个时]
超长距离透镜
(注1)		 FX-LE2 通过大直径透镜极大地增加了检测距离。
・使用环境温度：-60～+350℃(注2)
・光轴直径：ø9.8mm
检测距离(mm) [安装2个时]
侧视界透镜 FX-SV1 光轴呈直角弯曲。
・使用环境温度：-60～+300℃(注2)
・光轴直径：ø2.8mm
检测距离(mm) [安装2个时]
耐真空型
长距离透镜
(注1)		 FV-LE1 检测距离增加了4倍以上。
・使用环境温度：-60～+350℃(注2)
・光轴直径：ø3.6mm
检测距离(mm) [安装2个时]
耐真空型
侧视界
透镜
(注1)		 FV-SV2 光轴呈直角弯曲。
・使用环境温度：-60～+300℃(注2)
・光轴直径：ø3.7mm
检测距离(mm) [安装2个时]
(注1):在透过型光纤上安装透镜进行使用时，光芒会变窄，请在充分调节光轴后再进行使用。
(注2):有关组合式光纤的使用环境温度，请各光纤的基本信息。

FX-LE1 检测距离(mm) [安装2个时]

光纤型号 FX-500系列 FX-101□ FX-102□
HYPR U-LG LONG STD FAST H-SP
FT-43 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 1,600 2,400 3,600(注1)
FT-42
FT-42W		 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 2,200 3,400 3,600(注1)
FT-45X 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,500 1,600(注1) 1,600(注1)
FT-R40 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 1,900 3,100 3,600(注1)
FT-H35-M2 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,300 1,400 2,000 3,500(注1)
FT-H20W-M1 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 850 1,300 1,600(注1)
FT-H20-M1 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,200 1,600(注1) 1,600(注1)
FT-H20-J50-S
FT-H20-J30-S
FT-H20-J20-S		 3,600(注1) 3,600(注1) 3,500 2,000 1,600 500 1,000 3,500(注1)
FT-R43
FT-R44YNEW		 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 1,900 670 1,300 3,600(注1)
(注1):光纤长度将实际检测距离限制在一定范围内。

FX-LE2 检测距离(mm) [安装2个时]

光纤型号 FX-500系列 FX-101□ FX-102□
HYPR U-LG LONG STD FAST H-SP
FT-43
FT-42
FT-42W		 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1)
FT-45X 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1)
FT-R40 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1)
FT-H35-M2 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,500(注1) 3,500(注1)
FT-H20W-M1
FT-H20-M1		 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1) 1,600(注1)
FT-H13-FM2 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,500(注1) 3,500(注1)
FT-H20-J50-S
FT-H20-J30-S
FT-H20-J20-S		 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,500(注1) 3,500(注1)
FT-R43
FT-R44YNEW		 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1) 3,600(注1)
(注1):光纤长度将实际检测距离限制在一定范围内。

FX-SV1 检测距离(mm) [安装2个时]

光纤型号 FX-500系列 FX-101□ FX-102□
HYPR U-LG LONG STD FAST H-SP
FT-43 3,600(注1) 3,400 2,600 1,700 970 310 510 1,400
FT-42 3,600(注1) 3,600(注1) 3,600(注1) 2,100 1,150 370 500 1,700
FT-42W 3,600(注1) 3,500 2,700 1,800 990 320 480 1,300
FT-45X 1,600(注1) 1,600(注1) 1,600(注1) 1,400 800 210 540 1,600(注1)
FT-H35-M2 3,500 1,600 1,200 780 500 150 280 800
FT-H20W-M1 1,600(注1) 1,600(注1) 1,500 950 560 190 140 400
FT-H20-M1 1,600(注1) 1,600(注1) 1,300 780 500 150 280 840
FT-H20-J50-S
FT-H20-J30-S
FT-H20-J20-S		 1,600(注1) 960 740 450 290 80 150 410
FT-R43
FT-R44YNEW		 3,200 1,800 1,300 950 510 160 310 930
(注1):光纤长度将实际检测距离限制在一定范围内。

FV-LE1 检测距离(mm) [安装2个时] (注2)

光纤型号 FX-500系列 FX-101□ FX-102□
HYPR U-LG LONG STD FAST H-SP
FT-H30-M1V-S 3,600(注1) 3,600(注1) 3,400 1,500 900 370 450 1,600
(注1):光纤长度将实际检测距离限制在一定范围内。
(注2):FT-H30-M1V-S的光纤长度为1m。FX-500系列的HYPR、U-LG、LONG及FX-102□的检测距离也充分考虑了大气侧光纤FT-J8的长度。

FV-SV2 检测距离(mm) [安装2个时] (注2)

光纤型号 FX-500系列 FX-101□ FX-102□
HYPR U-LG LONG STD FAST H-SP
FT-H30-M1V-S 3,600(注1) 3,600(注1) 3,400 1,500 900 370 450 1,600
(注1):光纤长度将实际检测距离限制在一定范围内。
(注2):FT-H30-M1V-S的光纤长度为1m。FX-500系列的HYPR、U-LG、LONG及FX-102□的检测距离也充分考虑了大气侧光纤FT-J8的长度。

返回页首

反射型M3用光点透镜new

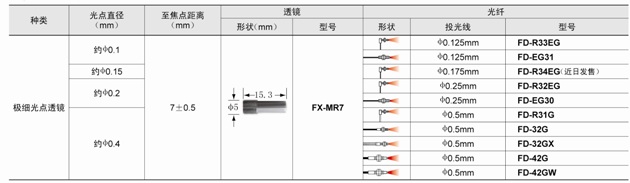

极细光点透镜FX-MR7

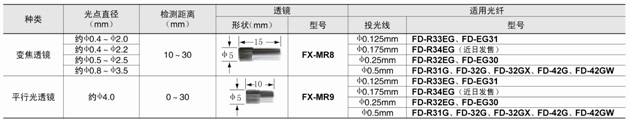

变焦透镜FX-MR8, 平行光透镜 FX-MR9

返回页首

透镜(反射型光纤用)

品名

 型号 内容
反射型
光纤用		 小
光点
透镜		 FX-MR1 可有效检测φ0.5mm的小光点、小型物体及小标记。
・至焦点的距离：6±1mm
・适用光纤：FD-42G、FD-42GW
・使用环境温度：-40～+70℃(注1)
变焦
透镜		 FX-MR2 光点直径可根据光纤旋入深度在φ0.7～φ2mm之间调节。
・适用光纤：FD-42G、FD-42GW
・使用环境温度：-40～+70℃(注1)
・附件：MS-EX3(安装支架)
FX-500／FX-100系列检测距离
极细
光点
透镜		 FX-MR3 光点直径约为φ0.15mm。
・适用光纤：FD-R33EG、FD-R32EG、FD-R31G、FD-EG31、FD-EG30、FD-42G、FD-42GW、FD-32G、FD-32GX
・使用环境温度：-40～+70℃(注1)
FX-500／FX-100系列检测距离
FX-MR6 光点直径约为φ0.1mm。
・适用光纤：FD-R33EG、FD-R32EG、FD-R31G、FD-EG31、FD-EG30、FD-42G、FD-42GW、FD-32G、FD-32GX
・使用环境温度：-20～+60℃(注1)
FX-500／FX-100系列检测距离
new
FX-MR7		 入光量约3倍(与以往相比)
・适用光纤:FD-R33EG、FD-EG31、FD-R32EG、FD-EG30、FD-R31G、FD-32G、FD-32GX、FD-42G、FD-42GW
FX-500／FX-100系列检测距离
变焦
透镜
(侧视界
型)		 FX-MR5 将FX-MR2侧视界化。
小型、省空间。
・适用光纤：FD-42G、FD-42GW
・使用环境温度： -40～+70℃(注1)
FX-500／FX-100系列检测距离
变焦透镜 new
FX-MR8		 光点直径可变
・适用光纤：FD-R33EG、FD-EG31、FD-R32EG、FD-EG30、FD-R31G、FD-32G、FD-32GX、FD-42G、FD-42GW
FX-500／FX-100系列检测距离
平行光
透镜		 new
FX-MR9		 可实现长距离平行光
・适用光纤：FD-R33EG、FD-EG31、FD-R32EG、FD-EG30、FD-R31G、FD-32G、FD-32GX、FD-42G、FD-42GW
FX-500／FX-100系列检测距离
(注1):有关组合式光纤的使用环境温度，请参阅各光纤的基本信息。

FX-MR2 FX-500／FX-100系列检测距离

光纤旋入深度 至焦点的距离 光点直径
7mm 约18.5mm φ0.7mm
12mm 约 27mm φ1.2mm
14mm 约 43mm φ2.0mm

FX-MR3 FX-500／FX-100系列检测距离

光纤型号 至焦点的距离 光点直径
FD-EG31 7.5±0.5mm 约φ0.15mm
FD-R33EG
FD-EG30 7.5±0.5mm 约φ0.3mm
FD-R32EG
FD-42G 7.5±0.5mm 约φ0.5mm
FD-42GW
FD-32G
FD-32GX
FD-R31G

FX-MR6 FX-500／FX-100系列检测距离

光纤型号 至焦点的距离 光点直径
FD-EG31 7±0.5mm 约φ0.1mm
FD-R33EG
FD-EG30 7±0.5mm 约φ0.2mm
FD-R32EG
FD-42G 7±0.5mm 约φ0.4mm
FD-42GW
FD-32G
FD-32GX
FD-R31G

FX-MR7 FX-500／FX-100系列检测距离

光纤型号 至焦点的距离 光点直径
FD-R33EG 7±0.5mm 约ø0.1mm
FD-EG31
FD-R32EG 约ø0.2mm
FD-EG30
FD-R31G 约ø0.4mm
FD-32G
FD-32GX
FD-42G
FD-42GW

FX-MR5 FX-500／FX-100系列检测距离

光纤旋入深度 至焦点的距离 光点直径
8mm 约13mm φ0.5mm
10mm 约15mm φ0.8mm
14mm 约30mm φ3.0mm

FX-MR8 FX-500／FX-100系列检测距离

适用光纤 检测距离 光点直径
型号 投光线
FD-R33EG ø0.125mm 10～30mm 约ø0.4～ø2.0mm
FD-EG31
FD-R32EG ø0.25mm 约ø0.5～ø2.5mm
FD-EG30
FD-R31G ø0.5mm 约ø0.8～ø3.5mm
FD-32G
FD-32GX
FD-42G
FD-42GW

FX-MR9 FX-500／FX-100系列检测距离

适用光纤 检测距离 光点直径
型号 投光线
FD-R33EG ø0.125mm 0～30mm 约ø4.0mm
FD-EG31
FD-R32EG ø0.25mm
FD-EG30
FD-R31G ø0.5mm
FD-32G
FD-32GX
FD-42G
FD-42GW
