J8型开关

生产终止预定

终止日期 2026年03月31日

尺寸图
  • 単位mm

1.Tab#250端子・端子防护罩短型


外形尺寸图

一般公差±0.5

长型端子防护罩 Tab#250端子
推荐面板安装孔加工图
面板厚度 X
0.75～1.25以下 28.2 0　　-0.1
1.25以上～2以下 28.4 0　　-0.1
2以上～3 28.8 0　　-0.1
CAD 数据一览

返回页首

2.焊接端子


外形尺寸图

一般公差±0.5

长型端子防护罩 焊接端子
推荐面板安装孔加工图
面板厚度 X
0.75～1.25以下 28.2 0　　-0.1
1.25以上～2以下 28.4 0　　-0.1
2以上～3 28.8 0　　-0.1
CAD 数据一览

返回页首

3.印刷电路板用端子


外形尺寸图

一般公差±0.5

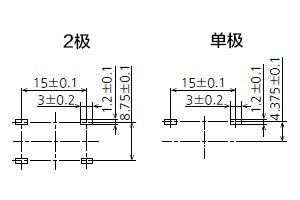

印刷电路板加工图
推荐面板安装孔加工图
面板厚度 X
0.75～1.25以下 28.2 0　　-0.1
1.25以上～2以下 28.4 0　　-0.1
2以上～3 28.8 0　　-0.1
CAD 数据一览

返回页首

4.印刷电路板用右弯角端子


外形尺寸图

一般公差±0.5

※还备有左弯角端子型。

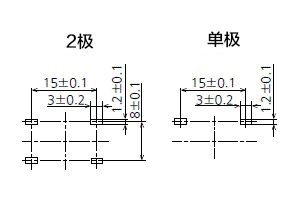

印刷电路板加工图
推荐面板安装孔加工图
面板厚度 X
0.75～1.25以下 28.2 0　　-0.1
1.25以上～2以下 28.4 0　　-0.1
2以上～3 28.8 0　　-0.1
CAD 数据一览

返回页首

5.宽按键型


外形尺寸图

一般公差±0.5

推荐面板安装孔加工图
※印刷电路板端子及焊接端子的形状、间距尺寸与标准按键型相同。 因此，印刷电路板的加工图也相同。
面板厚度 X
1～1.8以下 30.0 0　　-0.1
1.8以上～2.3 30.7 0　　-0.1
CAD 数据一览

返回页首

尺寸图
