安全漏液传感器 [Type4 PLe SIL3] SQ4

使用注意事项

使用注意事项

  • 本产品为检测漏液用的传感器。
  • 将本产品用于安全装置时，请构建相应系统，使装置本身在安全侧动作。
  • 本产品是为在工业环境中使用而开发和制造的。
  • 尝试使产品动作，确认功能及性能符合设计规格并正常动作。然后正式使用本产品。
  • 本产品并非本安防爆构造，请勿在爆炸性环境中使用。

关于设置

  • 本产品的检测量会因液体的浸入方向不同而发生很大变化。沿容易发生漏液的方向设置本产品前端(电缆相对侧)，传感器倾斜时则将前端朝上设置。
  • 请根据检测液体使用安装件组件MS-SQ4-□(另售)。
  • 请定期使用安全性液体(水、酒精等)进行动作确认。
  • 检测量会因设置面的状态而变化。
  • 为了防止人为错误(忘记设置等)，必须使用安装件组件MS-SQ4-□(另售)。并且,本产品单体不动作。

关于维护

  • 进行维护前，请务必确认装置处于安全状态。
  • 使用药液的漏液作业时，请务必佩戴适当的防护用具(手套、口罩、护目镜、头盔等)。使用防护用具时，请参阅防护用具附带的使用说明书后正确使用。
  • 废弃以及在不同的药液环境中安装时，请使用脱离子水(DI water)充分冲洗。

安装

  • 安装本产品时，请确保进行维护所需的作业空间。
    维护空间示意图

漏液检测条件及变化主因

  • 在下列条件下，本产品的漏液检测部可正常检测漏液。
① 检测范围：产品后方除外的范围。(液体必须浸入检测范围)
② 设置面材质：硬质氯乙烯或不锈钢。
③ 设置面的表面状态：光泽面(相当于表面粗糙度0.4 μmRa)且无污垢。
④ 设置面倾斜：水平面

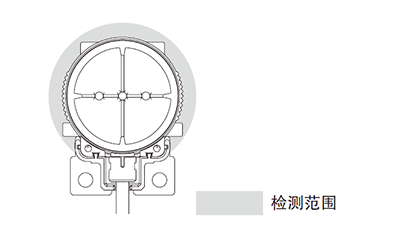

检测范围示意图
  • 本产品可能会因下列因素而无法正常检测液体。
① 检测液体的种类、浓度(表面张力)、混入气泡
② 传感器设置面的材质、表面粗糙度、倾斜、污染、液体吸收
③ 专用安装件选择不当
  • 使用前请确认检测液体和传感器设置条件。

关于传感器 SQ4-A21-□ (水用) 与安装件套装 MS-SQ4-21 (另售) 的组合

  • 传感器 SQ4-A21-□ (水用) 与安装件套装 MS-SQ4-21 (另售) 的附件，若将升级前与升级后的版本混合组合，可能会导致无法正常工作。请务必以正确的组合进行使用。
  • 升级前后的确认方法如下表所示。

升级后 [有"V2."] 升级前 [无"V2."]

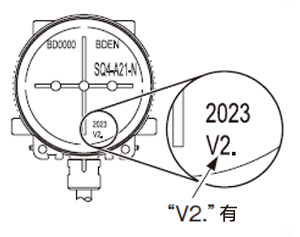

传感器 SQ4-A21-□ (水用) 升级后 [有V2.] 升级前 [无V2.]

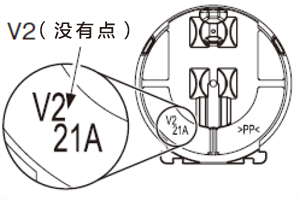

升级后 [V2 (带点 ".")] 升级前 [V2 (无点)]
安装件套装 MS-SQ4-21 (另售) 的附件 升级后 [有V2.] 升级前 [无V2.]

组合条件

安装件套装 MS-SQ4-21 (另售) 的附件
升级后 [V2. (带点)] 升级前 [V2 (无点)]
传感器 SQ4-A21-□
(水用)		 升级后
[有"V2."]		 可组合 可组合
升级前
[无"V2."]		 不可组合 可组合
