数字位移传感器用通信单元 SC-HG1

高精度测量值直接转发
HG-T, HG-S用通信单元全新上市!

EtherCAT通信单元
SC-HG1-ETC
EtherCAT通信单元 SC-HG1-ETC
CC-Link通信单元
SC-HG1-C
CC-Link通信单元 SC-HG1-C
RS-485通信单元
SC-HG1-485
RS-485通信单元 SC-HG1-485
CE Marking UKCA

CE 、UKCA 已取得。

2019年12月 新搭载自主监控功能! NEW

  • EtherCAT适用通信单元 SC-HG1-ETC : 自发售开始对应
  • 适用CC-Link IE Field的通信单元 SC-HG1-CEF : 2019年12月以后出货的产品
  • CC-Link对应通信单元 SC-HG1-C : 2019年12月以后生产的产品
  • 适用RS-485的通信单元 SC-HG1-485 : 2019年11月18日以后生产的产品

特点

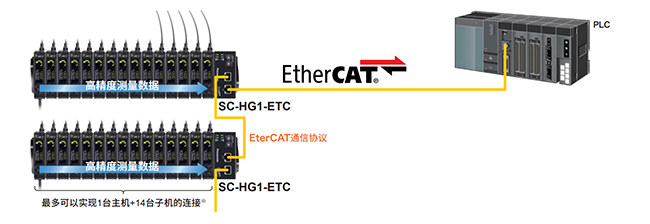

与EtherCAT的高速通信直接连接[SC-HG1-ETC]

可进行透过型数字位移传感器HG-T和接触式数字位移传感器HG-S系列的各种数值数据获取和设定变更。

  • 将数字位移传感器HG-T/HG-S系列连接到EtherCAT通信!
  • 可进行各种设定值的批量变更。
    还支持控制器内部的BANK切换。
  • 无需程序即可获取高精度的测量数据。

在FP7 运动控制单元上连接EtherCAT 适用通信单元SC-HG1-ETC时,请在第1站上连接AC伺服电机MINAS A6B系列。
EtherCAT®为注册商标,是德国Beckhoff Automation GmbH授权的专利技术。

 向CC-Link Master
直接转发0.1μm级别的高精度测量值 [SC-HG1-C]

直接连接到CC-Link
无需编写程序即可以实现高精度数据的发送
内部设定也可以通过CC-Link统一变更

将高精度测量结果作为可追溯性数据加以使用 [SC-HG1-485]

不只是多处测量结果,包括设定状态也可以在数字数据的状态下批量传输。 通过检查履历的管理和数据分析,在确定问题原因等方面尽显威力。

将高精度测量结果作为可追溯性数据加以使用
※连接数字位移传感器用通信单元时,针对1台主机,最多可以连接14台子机。

USB通信用工具软件
HG-T Configuration Tool

「USB通信用工具软件HG-T Configuration Tool」搭配「适用USB的通信单元SC-HG1-USB」或「适用RS-485的通信单元SC-HG1-485」一起使用,可以确认和变更HG-T系列的现状值和设定的内容。
关于「HG-T Configuration Tool」请参阅 "透过型数字位移传感器 HG-T 软件页面"。
>>透过型数字位移传感器 HG-T 软件页面
