小型矢量型变频器MK530系列
回路・连接

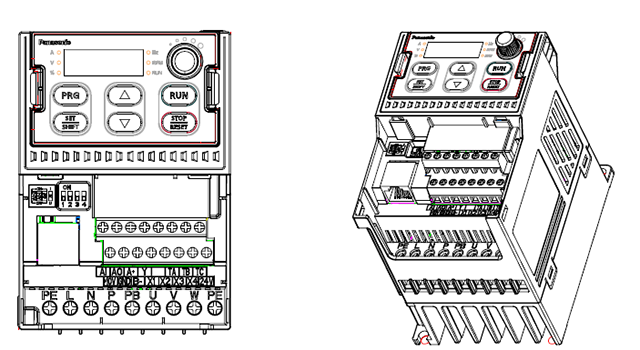

AMK5300P42-M \ AMK5300P72-M \ AMK5301P52-M
|
| 端子符号 | 端子名称 | 端子功能定义 |
|---|---|---|
| P | 制动电阻端子 | 用于外接制动电阻，实现快速停机 |
| PB | ||
| L | 变频器输入端子 | 用于连接交流电源 |
| N | ||
| U | 变频器输出端子 | 用于连接电动机 |
| V | ||
| W | ||
PE/ |
接地 | 接地端子，接地电阻<10 Ω |

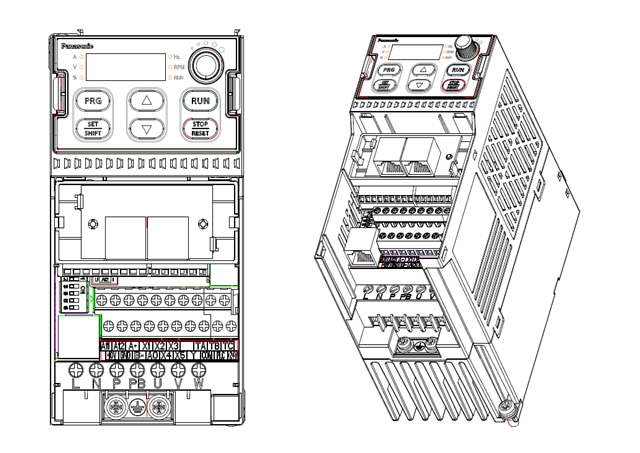

AMK5300P42
|
| 端子符号 | 端子名称 | 端子功能定义 |
|---|---|---|
| P | 制动电阻端子 | 用于外接制动电阻，实现快速停机 |
| PB | ||
| L | 变频器输入端子 | 用于连接交流电源 |
| N | ||
| U | 变频器输出端子 | 用于连接电动机 |
| V | ||
| W | ||
| PE/ |
接地 | 接地端子，接地电阻<10 Ω |

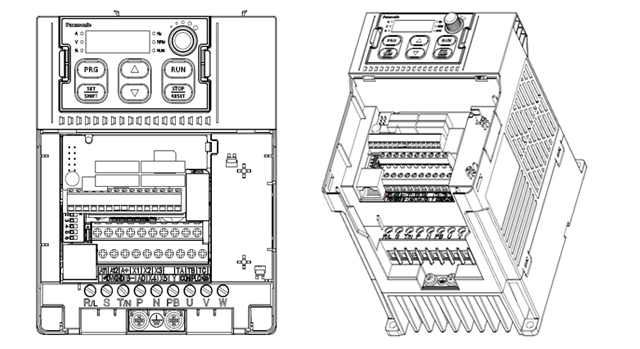

AMK5300P72 \ AMK5300P74 \ AMK5301P52 \ AMK5302P22 \ AMK5301P54 \ AMK5302P24 \ AMK5303P74
|
| 端子符号 | 端子名称 | 端子功能定义 |
|---|---|---|
| P | 制动电阻端子 | 直流电源输出， P为直流母线正极， N为直流母线负极， P 用于外接制动单元 |
| N | ||
| PB | 制动电阻端子 | 用于外接制动电阻，实现快速停机 |
| R/L | 变频器输入端子 | 用于连接交流电源 |
| S | ||
| T/N | ||
| U | 变频器输出端子 | 用于连接电动机 |
| V | ||
| W | ||
|
接地 | 接地端子，接地电阻<10 Ω |
