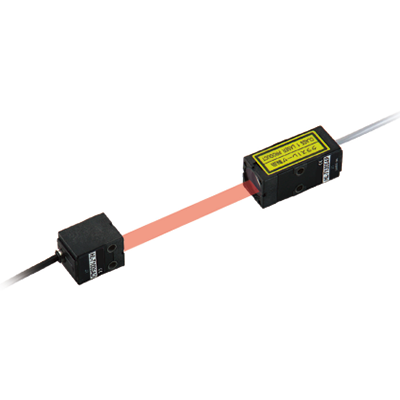

HL-T1005A | 超小型激光线性传感器 HL-T1


超小型激光线性传感器 HL-T1

※产品实际尺寸以实物为准。

  • RoHS指令 符合EU RoHS指令2011/65 / EU的6种物质和EU RoHS指令2015/863 / EU的4种物质所要求的标准。


订货产品号 HL-T1005A
型号 HL-T1005A
产品 超小型激光线性传感器
详细 检测头(检测宽度5mm型)
产品名称 超小型激光线性传感器 HL-T1

截至2024年12月08日
为了改善本产品,会有在未事先通知的情况下变更本产品的规格及设计的情况。

规格详细

项目 内容
订货产品号 HL-T1005A
型号 HL-T1005A
种类 检测宽度5mm型
组合控制器 HL-AC1、 HL-AC1P
检测距离 【500mm】情況
检测宽度:5mm
最小检测物体:ø0.05mm不透明体
重复精度(半遮光状态):4μm
(注)平均次数为64次时的值。
线性输出分辨率:4μm
(注)平均次数为64次时的值。
(注)将连接到控制器时的线性输出的波动幅度(±3б)换算成检测宽度的值。
投光指示灯 绿色LED(投光时亮起)
防干扰功能 最多2台传感器可紧贴安装(使用控制器防干扰功能时)
使用环境温度 0~+50℃(注意不可结露、结冰)、存储时:-25~+70℃
使用环境湿度 35~85%RH、存储时:35~85%RH
使用环境照明度 白炽灯:受光面照明度10,000ℓx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 DC250V高阻表测量 100MΩ以上 所有电源连接端子与外壳之间
耐振动 频率10~500Hz 双振幅1.5mm X,Y和Z方向各2小时
耐冲击 加速度300m/s2(约30G) X,Y和Z方向各3次
投光元件 : JIS/IEC标准符合型 红色半导体激光 1级(JIS/IEC)
(调制式、最大输出:0.35mW、投光波峰波长:650nm)
材质 本体外壳:聚醚酰亚胺
外罩:聚碳酸酯
正面防护罩:玻璃
电缆 0.09mm2 3芯带连接器屏蔽电缆、长0.5m
电缆延长 用延长电缆(另售)、全长可延长至10m
重量 投光器和受光器:各约15g
附件 MS-HLT1-1(检测头安装支架):投光用、受光用2个1套
CN-HLT1-1(检测头与控制器的连接电缆):1根
光轴调节封条:2张
成套标签(仅FDA标准符合型):1套

返回页首

相关产品(可选件)

no_image
订货产品号 CN-HLT1-1
型号 CN-HLT1-1
产品名称 连接电缆
超小型激光线性传感器 HL-T1
订货产品号 HL-AC1
型号 HL-AC1
产品 超小型激光线性传感器
详细 控制器(NPN输出型)
产品名称 超小型激光线性传感器 HL-T1
超小型激光线性传感器 HL-T1
订货产品号 HL-AC1P
型号 HL-AC1P
产品 超小型激光线性传感器
详细 控制器(PNP输出型)
产品名称 超小型激光线性传感器 HL-T1
