脉冲AC方式 区域静电消除器 ER-X
尺寸图
ER-X008/X016/X032/X048/X064
接头
 |
| 型号 |
A |
B |
C |
D |
(E) |
| ER-X008 |
40 |
106 |
138 |
150 |
163 |
| ER-X016 |
120 |
194 |
226 |
238 |
251 |
| ER-X032 |
280 |
354 |
386 |
398 |
411 |
| ER-X048 |
440 |
514 |
546 |
558 |
571 |
| ER-X064 |
600 |
674 |
706 |
718 |
731 |
|
|
接头安装配件部详情 |
 |
|
放电部保护盖ER-XACVR安装图 |
 |
| 型号 | (F) | | ER-X016 | 159.6 | | ER-X032 | 319.6 | | ER-X048 | 479.6 | | ER-X064 | 639.6 | | (注1): | ER-X008以及耐热、耐寒型ER-X□HC中不能使用放电部保护盖ER-XACVR。 | |
|
ER-X008HC/X016HC/X032HC/X048HC/X064HC
接头
接头安装配件部详情 |
 |
|
| 型式名 |
A |
B |
C |
D |
(E) |
| ER-X008HC |
40 |
106 |
138 |
150 |
163 |
| ER-X016HC |
120 |
194 |
226 |
238 |
251 |
| ER-X032HC |
280 |
354 |
386 |
398 |
411 |
| ER-X048HC |
440 |
514 |
546 |
558 |
571 |
| ER-X064HC |
600 |
674 |
706 |
718 |
731 |
ER-X001
ER-XC02
ER-XCCJ□H
连接接头的电缆
・长度L
| 型号 |
长度L |
| ER-XCCJ2H |
2,000 |
| ER-XCCJ5H |
5,000 |
| ER-XCCJ10H |
10,000 |

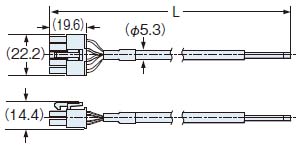

ER-XCC□
电源电缆(另售)
・长度L
| 型号 |
长度L |
| ER-XCC2 |
2,000 |
| ER-XCC5 |
5,000 |
ER-XAPS
AC适配器(另售)
 |
| ※2021年5月以后生产的产品外形发生变更。 |
|
旧品(2021年4月以前生产的产品)的形状 |
 |
|
