规格

检测头

种类		耦合压			正压		负压
种类		±100kPa型			1MPa型		-101kPa型
型号(注3)		DPH-101(-R)	DPH-101-M3(-R)	DPH-101-M5(-R)	DPH-102	DPH-102-M5(-R)	DPH-103(-R)	DPH-103-M3(-R)	DPH-103-M5(-R)
压力种类		表压
额定压力范围		－100.0＋100.0kPa			0＋1.000MPa		0~－101.0kPa
耐压力		500kPa			1.5MPa		500kPa
适用流体		空气、非腐蚀性气体
电源电压		12～24V DC±10％　脉动P-P10％以下
消耗电流		15mA以下

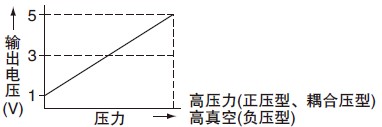

模拟电压输出 (注4)		输出电压：1～5V(在额定压力范围内) 零点：1V±2.5%F.S.以内(负压型、正压型) 3V±3.0%F.S.以内(耦合压型) 量程：4V±3.5%F.S.以内直线性：±0.5%F.S.以内输出阻抗：约1kΩ
耐环境性	保护构造	IP40(IEC)
	使用环境温度	0～+50℃(注意不可结露)，存储时：-10～+60℃
	使用环境湿度	35～85%RH，存储时：35～85%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10～500Hz，复振幅3mm或最大加速度196m/s²，X,Y和Z方向各2小时
	耐冲击	加速度1,000m/s² X,Y和Z方向各3次
温度特性		±2.0%F.S.以内(以＋25℃的检测压力为基准，0～＋50℃的使用环境温度范围内)
压力端口		DPH-10□(-R) ：R1/8外螺纹＋M5内螺纹、 DPH-10□-M3(-R) ：M3外螺纹(安装衬垫)、 DPH-10□-M5(-R) ：M5外螺纹(安装衬垫)
材质		前罩：PBT、后罩：PBT(加入玻璃纤维)、压力端口：SUS303、O形圈：NBR、压力元件：硅胶隔膜、PPS
连接方式		连接器连接
电缆		0.2mm² 4芯耐油橡皮电缆(型号带“-R”的机型为耐弯曲·耐油橡皮电缆)
电缆延长		0.2mm²以上的电缆全长可延长至10m
重量	本体	DPH-10□(-R) ：检测头部约10g／电缆部约40g、 DPH-10□-M3/M5(-R) ：检测头部约6g／电缆部约40g
重量	包装	DPH-10□(-R) ：约80g、 DPH-10□-M3/M5(-R) ：约70g
附件		连接器(e-CON) ：1个

(注1)：无指定时的测量条件为使用环境温度＝+25℃。

(注2)：检测头可单独使用。

(注3)：型号名末尾带有“-R”的机型为耐弯曲电缆型。DPH-102没有耐弯曲电缆型。

(注4)：

(注1)：	无指定时的测量条件为使用环境温度＝+25℃。
(注2)：	检测头可单独使用。
(注3)：	型号名末尾带有“-R”的机型为耐弯曲电缆型。DPH-102没有耐弯曲电缆型。
(注4)：

控制器

种类		NPN输出	PNP输出
型号		DPC-101	DPC-101-P
适用检测头		DPH-101□、DPH-102□、DPH-103□
额定压力范围(注2)		耦合压：－100.0~＋100.0kPa ／正压：0~＋1.000MPa ／负压：0~－101.0kPa
设定压力范围(注2)		耦合压：－199.9~＋199.9kPa ／正压：－1.050~＋1.050MPa ／负压：＋101.3~－101.3kPa
电源电压		12~24V DC±10％　脉动P-P10％以下
功耗		通常时：960mW以下(电源电压24V时，消耗电流40mA以下) ECO模式(STD)时：720mW以下(电源电压24V时，消耗电流30mA以下) ECO模式(FULL)时：600mW以下(电源电压24V时，消耗电流25mA以下) 模拟输出电流、检测头消耗电流除外
检测头供给电压		与电源电压相同
比较输出(比较输出1、比较输出2)		NPN开路集电极晶体管(双输出) • 最大流入电流：100mA • 外加电压：30V DC以下(比较输出和-0V之间) • 剩余电压：2V以下(流入电流为100mA时)	PNP开路集电极晶体管(双输出) • 最大源电流：100mA • 外加电压：30V DC以下(比较输出和+V之间) • 剩余电压：2V以下(流出电流为100mA时)
	输出动作	通过按键操作选择NO/NC
	输出模式	EASY模式/应差(迟滞)模式/窗口比较模式
	应差 (迟滞)	最小1digit(可变)
	重复精度	负压／正压：±0.2%F.S.(±2digits)以内、耦合压：±0.2%F.S.(±4digits)以内
	响应时间	0.5ms、1ms、2.5ms、5ms、10ms、25ms、50ms、100ms、 250ms、500ms、1,000ms、5,000ms　通过按键操作选择
	短路保护	配备
模拟输出		<模拟电压输出> 输出电压：1～5V 零点：1V±0.5%F.S.以内(负压、正压) 　　　3V±0.5%F.S.以内(耦合压) 量程：4V±0.5%F.S.以内直线性：±0.1%F.S.以内输出阻抗：约1kΩ <模拟电流输出> 输出电流：4～20mA 零点：4mA±1%F.S.以内(负压、正压) 　　　12mA±1.5%F.S.以内(耦合压) 跨距：16mA±1.5%F.S.以内直线性：±0.1%F.S.以内负载电阻：250Ω(MAX.)
输入	检测头输入	输入电压范围1～5V DC(在额定压力范围内)
输入	外部输入 (自动参照功能/ 远程调零功能)	ON电压：0.4V DC以下 OFF电压：5～30V DC或断开输入阻抗：约10kΩ 输入时间：1ms以上	ON电压：5V～+V DC OFF电压：0.6V DC以下或断开输入阻抗：约10kΩ 输入时间：1ms以上
显示		4位＋4位3色LCD显示 (显示刷新周期：250ms、500ms、1,000ms　通过按键操作选择)
	显示压力范围	负压：＋5.1～－101.3kPa、正压：－0.050～＋1.020MPa、耦合压：－101.3～＋105.0kPa
动作指示灯		橙色LED (比较输出1动作指示灯、比较输出2动作指示灯：比较输出ON时亮起)
耐环境性	保护构造	IP40(IEC)
	使用环境温度	-10～+50℃(注意不可结露、结冰)，存储时：-10～+60℃
	使用环境湿度	35～85%RH，存储时：35～85%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10～500Hz，复振幅3mm或最大加速度196m/s²，X,Y和Z方向各2小时 (使用面板安装件时：频率10～150Hz，复振幅0.75mm或最大加速度49m/s²，X,Y和Z方向各2小时)
	耐冲击	加速度100m/s²　X,Y和Z方向各3次
温度特性		±0.5%F.S.以内(以＋20℃为基准的使用环境温度范围内)
材质		外壳：PBT(加入玻璃纤维)、LCD显示部：丙烯、安装螺纹部：黄铜(镀镍)、开关部：硅橡胶
连接方式		连接器连接
配线长度		0.3mm²以上的电缆全长可延长至100m
重量		本体质量：约25g(带连接器的电缆除外)、包装重量：约140g
附件		CN-66A-C2(带连接器电缆，长2m)、单位铭牌：1套

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

(注2)：可使用组合的检测头自动切换。

(注3)：仅控制器的规格值。

(注1)：	无指定时的测量条件为使用环境温度＝+20℃。
(注2)：	可使用组合的检测头自动切换。
(注3)：	仅控制器的规格值。
