检测头分离型·双画面数字压力传感器 [气体用] DPH-100/DPC-100

尺寸图

尺寸图

  • 单位mm

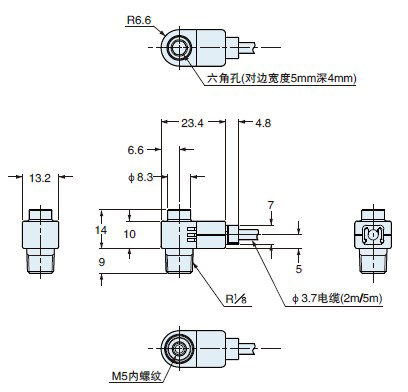

DPH-10□(-R)

检测头

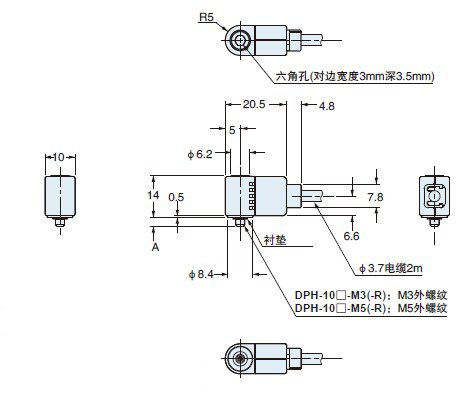

DPH-10□-M3(-R)　DPH-10□-M5(-R)

检测头
DPH-10□-M3(-R)　DPH-10□-M5(-R)
型号 A
DPH-10□-M3(-R) 3
DPH-10□-M5(-R) 3.5

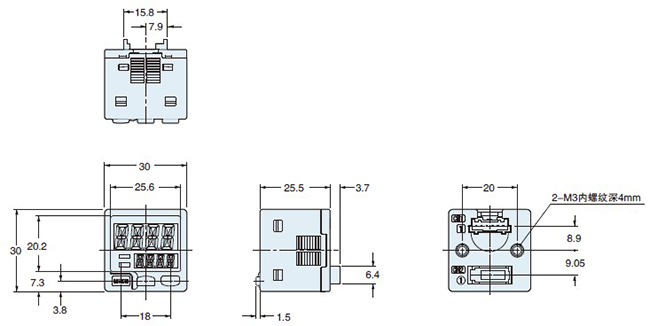

DPC-101(-P)

控制器

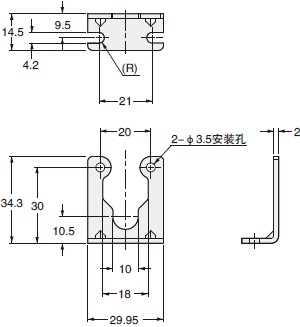

MS-DP1-6

控制器安装支架(另售)
MS-DP1-6
材质：SPCC(光泽镀锌)
带2个M3(长度6mm)带垫圈螺丝

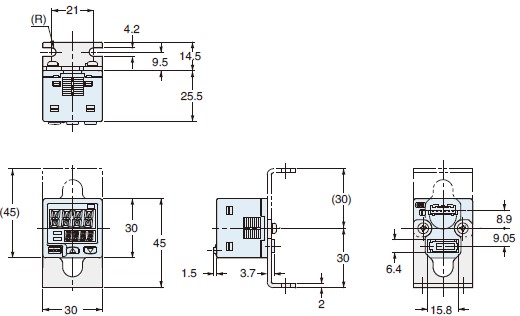

安装图
MS-DP1-6 安装图

MS-DP1-2 MS-DP1-3

面板安装件(另售)、正面保护罩(另售)

安装图
图示为安装在DPC-101上的状态。

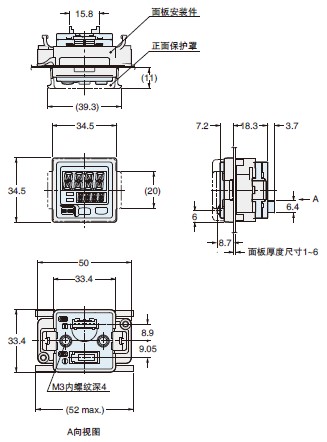

纵向安装
材质：
聚甲醛(面板安装件)
聚碳酸酯(正面保护罩)

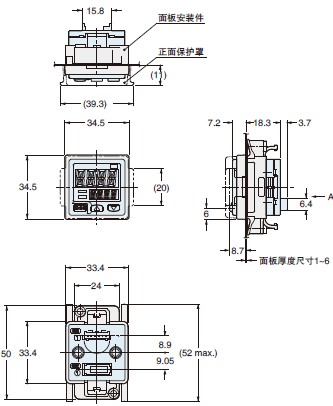

横向安装

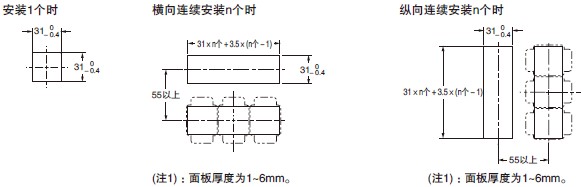

面板加工尺寸

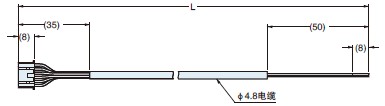

CN-66A-C2　CN-66A-C5

带连接器电缆(另售、 CN-66A-C2附带)
CN-66A-C2　CN-66A-C5

•长度L

型号 长度L
CN-66A-C2 2,000
CN-66A-C5 5,000
