检测头分离型·双画面数字压力传感器 [气体用] DPH-100/DPC-100
回路・连接
DPC-101
NPN输出型
输入、输出电路图 |
 |
(注1)：选择使用自动参照功能／远程调零功能。
(注2)：模拟电流输出时的输出负载电阻应为250Ω(MAX.)。
(注3)：模拟电流输出时会产生5V以上的电压，敬请注意。 |
|
※1 |
 |
|
单独使用检测头时 |
 |
| (注1): |
单独使用检测头时，请对白色导线(端子No.④)进行绝缘处理，置于断开状态。 |
| (注2): |
单独使用检测头时，连接到模拟电压输出上的设备必须具有50kΩ以上的输入阻抗。 |
|
|

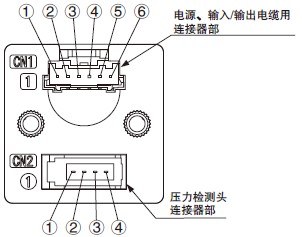

端子排列图
|
|
[电源、输入/输出电缆用连接器(CN1)]
① ＋V
② 模拟电压/电流输出
③ 0V
④ 比较输出1
⑤ 比较输出2
⑥ 外部输入（自动参照功能/远程调零功能）
[检测头用连接器(CN2)]
① 检测头供给电压
② 模拟电压输入
③ 0V
④ 机型判别信号
|
DPC-101-P
PNP输出型
输入、输出电路图 |
 |

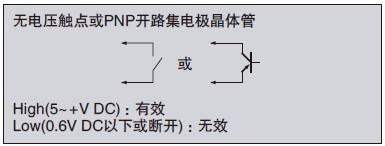

(注1)：选择使用自动参照功能／远程调零功能。
(注2)：模拟电流输出时的输出负载电阻应为250Ω(MAX.)。
(注3)：模拟电流输出时会产生5V以上的电压，敬请注意。 |
|
单独使用检测头时 |
 |
| (注1): |
单独使用检测头时，请对白色导线(端子No.④)进行绝缘处理，置于断开状态。 |
| (注2): |
单独使用检测头时，连接到模拟电压输出上的设备必须具有50ｋΩ以上的输入阻抗。 |
|
|
端子排列图
|
|
[电源、输入/输出电缆用连接器(CN1)]
① ＋V
② 模拟电压/电流输出
③ 0V
④ 比较输出1
⑤ 比较输出2
⑥ 外部输入（自动参照功能/远程调零功能）
[检测头用连接器(CN2)]
① 检测头供给电压
② 模拟电压输入
③ 0V
④ 机型判别信号 |
