检测头分离型·双画面数字压力传感器 DPC-L100/DPH-L100

尺寸图

尺寸图

  • 单位mm

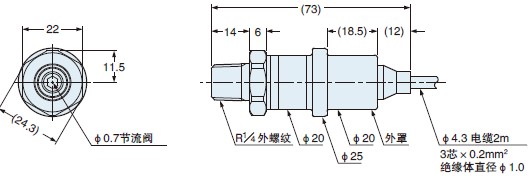

DPH-L1□

检测头

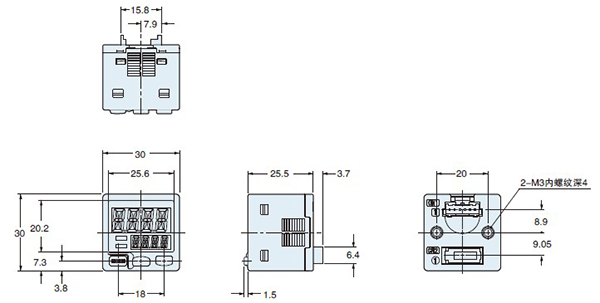

DPC-L101(-P)

控制器

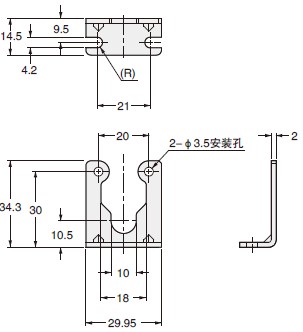

MS-DP1-6

控制器安装支架(另售)
材质：SPCC(光泽镀锌)
带2个M3(长度6mm)带垫圈螺丝

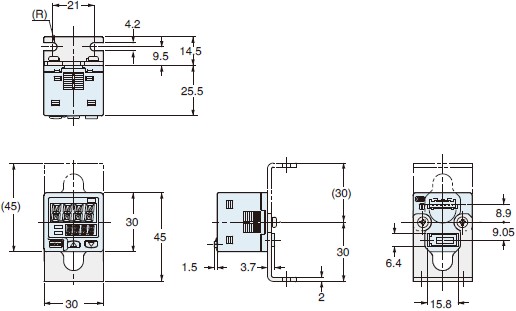

安装图

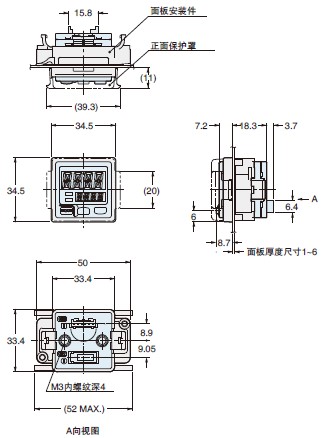

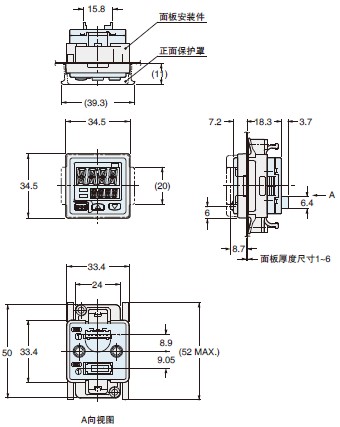

MS-DP1-2 MS-DP1-3

面板安装件(另售)、正面保护罩(另售)

安装图
图示为在DPC-101上安装时的状态。

<纵向安装>
材质： 聚甲醛(面板安装件)
聚碳酸酯(正面保护罩)

<横向安装>

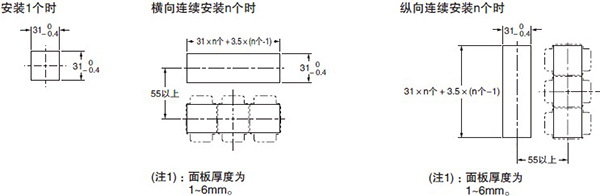

面板加工尺寸

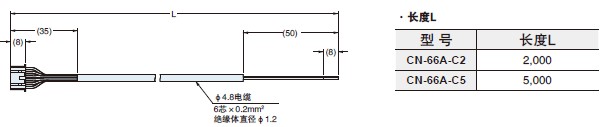

CN-66A-C2　CN-66A-C5

带连接器电缆(另售、 CN-66A-C2附带)
