检测头分离型·双画面数字压力传感器 DPC-L100/DPH-L100

回路・连接

回路・连接

DPC-L101

NPN输出型

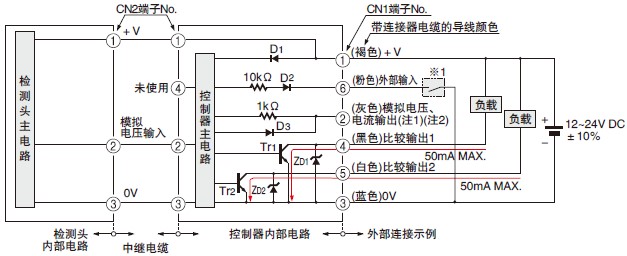

输入、输出电路图

(注1):	模拟电流输出时的输出负载电阻以250Ω(MAX.)为限。
(注2):	模拟电流输出时将产生5V以上的电压，敬请注意。

※1

使用检测头单体时

(注1):	使用检测头单体时，连接到模拟电压输出上的设备必须具有10kΩ以上的输入阻抗、1,000pF以下的负载容量。
(注2):	模拟电压输出未装备短路保护电路。请勿直接连接电源。
(注3):	已通过电容器连接压力端口和内部电路。请勿在压力端口和电线间施加超过规格耐电压的电压。
(注4):	不使用电缆附带的透明管。请从根部切断透明管。

DPC-L101-P

PNP输出型

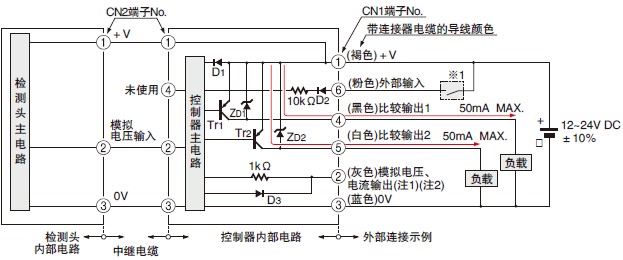

输入、输出电路图

(注1):	模拟电流输出时的输出负载电阻以250Ω(MAX.)为限。
(注2):	模拟电流输出时将产生5V以上的电压，敬请注意。

※1

使用检测头单体时

(注1):	使用检测头单体时，连接到模拟电压输出上的设备必须具有10kΩ以上的输入阻抗、1,000pF以下的负载容量。
(注2):	模拟电压输出未装备短路保护电路。请勿直接连接电源。
(注3):	已通过电容器连接压力端口和内部电路。请勿在压力端口和电线间施加超过规格耐电压的电压。
(注4):	不使用电缆附带的透明管。请从根部切断透明管。

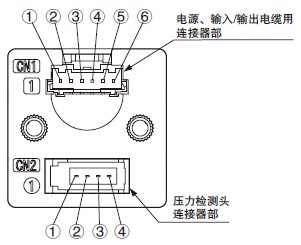

端子排列图

电源、输入/输出电缆用连接器(CN1)

(1) +V

(2) 模拟电压、电流输出

(3) 0V

(4) 比较输出1

(5) 比较输出2

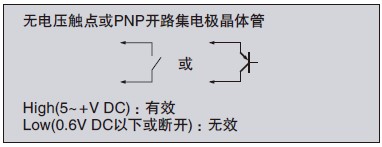

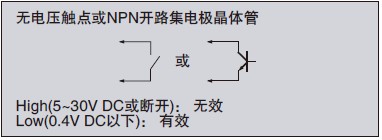

(6) 外部输入
(自动参照功能/远程调零功能/当前值保持功能)

检测头用连接器(CN2)

(1) 检测头供给电压

(2) 模拟电压输入

(3) 0V

(4) 未使用
