FP0R
单元一览
控制单元
|
| 品名 | 内置内存 (程序容量) |
规格 | 订货产品号 | |||||
|---|---|---|---|---|---|---|---|---|
| I/O点数 | 电源 电压 |
输入 规格 |
输出 规格 |
端子形状 | ||||
| FP0R-C10 控制单元 |
EEP-ROM (16K步) |
10点 | 输入6点 输出4点 |
DC24V | DC24V ±公共端 |
继电器2A | 推入式端子台 |  AFP0RC10RU |
| 螺纹端子台 | AFP0RC10RS | |||||||
| FP0R-C10 控制单元 (带RS232C端口) |
EEP-ROM (16K步) |
10点 | 输入6点 输出4点 |
DC24V | DC24V ±公共端 |
继电器2A | 推入式端子台 | AFP0RC10CRU |
| 螺纹端子台 | AFP0RC10CRS | |||||||
| FP0R-C10 控制单元 (带RS485端口) |
EEP-ROM (16k步) |
10点 | 输入6点 输出4点 |
DC24V | DC24V ±公共端 |
继电器2A | 推入式端子台 | AFP0RC10MRU |
| 螺纹端子台 | AFP0RC10MRS | |||||||
| FP0R-C14 控制单元 |
EEP-ROM (16K步) |
14点 | 输入8点 输出6点 |
DC24V | DC24V ±公共端 |
继电器2A | 推入式端子台 | AFP0RC14RU |
| 螺纹端子台 | AFP0RC14RS | |||||||
| FP0R-C14 控制单元 (带RS232C端口) |
EEP-ROM (16K步) |
14点 | 输入8点 输出6点 |
DC24V | DC24V ±公共端 |
继电器2A | 推入式端子台 | AFP0RC14CRU |
| 螺纹端子台 | AFP0RC14CRS | |||||||
| FP0R-C14 控制单元 (带RS485端口) |
EEP-ROM (16k步) |
14点 | 输入8点 输出6点 |
DC24V | DC24V ±公共端 |
继电器2A | 推入式端子台 | AFP0RC14MRU |
| 螺纹端子台 | AFP0RC14MRS | |||||||
| FP0R-C16 控制单元 |
EEP-ROM (16K步) |
16点 | 输入8点 输出8点 |
DC24V | DC24V ±公共端 |
晶体管 NPN 0.2A | MIL连接器 | AFP0RC16T |
| 晶体管 PNP 0.2A | AFP0RC16P | |||||||
| FP0R-C16 控制单元 (带RS232C端口) |
EEP-ROM (16K步) |
16点 | 输入8点 输出8点 |
DC24V | DC24V ±公共端 |
晶体管 NPN 0.2A | MIL连接器 | AFP0RC16CT |
| 晶体管 PNP 0.2A | AFP0RC16CP | |||||||
| FP0R-C16 控制单元 (带RS485端口) |
EEP-ROM (16k步) |
16点 | 输入8点 输出8点 |
DC24V | DC24V ±公共端 |
晶体管 NPN 0.2A | MIL连接器 | AFP0RC16MT |
| 晶体管 PNP 0.2A | AFP0RC16MP | |||||||
| FP0R-C32 控制单元 |
EEP-ROM (32K步) |
32点 | 输入16点 输出16点 |
DC24V | DC24V ±公共端 |
晶体管 NPN 0.2A | MIL连接器 | AFP0RC32T |
| 晶体管 PNP 0.2A | AFP0RC32P | |||||||
| FP0R-C32 控制单元 (带RS232C端口) |
EEP-ROM (32K步) |
32点 | 输入16点 输出16点 |
DC24V | DC24V ±公共端 |
晶体管 NPN 0.2A | MIL连接器 | AFP0RC32CT |
| 晶体管 PNP 0.2A | AFP0RC32CP | |||||||
| FP0R-C32 控制单元 (带RS485端口) |
EEP-ROM (32k步) |
32点 | 输入16点 输出16点 |
DC24V | DC24V ±公共端 |
晶体管 NPN 0.2A | MIL连接器 | AFP0RC32MT |
| 晶体管 PNP 0.2A | AFP0RC32MP | |||||||
| FP0R-T32 控制单元 (带RS232C端口、实时/时钟功能) |
EEP-ROM (32K步) |
32点 | 输入16点 输出16点 |
DC24V | DC24V ±公共端 |
晶体管 NPN 0.2A | MIL连接器 | AFP0RT32CT |
| 晶体管 PNP 0.2A | AFP0RT32CP | |||||||
| FP0R-T32 控制单元 (带RS485端口・实时/时钟功能) |
EEP-ROM (32k步) |
32点 | 输入16点 输出16点 |
DC24V | DC24V ±公共端 |
晶体管 NPN 0.2A | MIL连接器 | AFP0RT32MT |
| 晶体管 PNP 0.2A | AFP0RT32MP | |||||||
| FP0R-F32 控制单元 (带RS232C端口・无电池全数据自动备份功能) |
EEP-ROM (32K步) |
32点 | 输入16点 输出16点 |
DC24V | DC24V ±公共端 |
晶体管 NPN 0.2A | MIL连接器 | AFP0RF32CT |
| 晶体管 PNP 0.2A | AFP0RF32CP | |||||||
| FP0R-F32 控制单元 (带RS485端口・无电池全数据自动备份功能) |
EEP-ROM (32k步) |
32点 | 输入16点 输出16点 |
DC24V | DC24V ±公共端 |
晶体管 NPN 0.2A | MIL连接器 | AFP0RF32MT |
| 晶体管 PNP 0.2A | AFP0RF32MP | |||||||

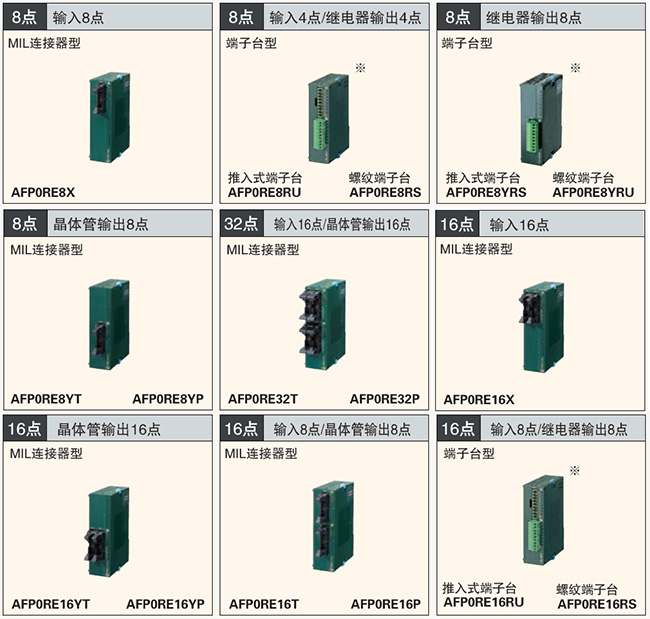

扩展单元
|
| 品名 | 规格 | 订货产品号 | |||||
|---|---|---|---|---|---|---|---|
| I/O点数 | 额定电压 | 输入规格 | 输出规格 | 端子形状 | |||
| FP0R-E8 扩展单元 |
8点 | 输入8点 | — | DC24V ±公共端 |
— | MIL连接器 | AFP0RE8X |
| 8点 | 输入4点 输出4点 |
DC24V | DC24V ±公共端 |
继电器输出2A | 推入式端子台 | AFP0RE8RU |
|
| 螺纹端子台 | AFP0RE8RS | ||||||
| 8点 | 输出8点 | DC24V | — | 继电器输出2A | 推入式端子台 | AFP0RE8YRU |
|
| 螺纹端子台 | AFP0RE8YRS | ||||||
| 8点 | 输出8点 | — | — | 晶体管输出 NPN 0.3A |
MIL连接器 | AFP0RE8YT | |
| 8点 | 输出8点 | — | — | 晶体管输出 PNP 0.3A |
MIL连接器 | AFP0RE8YP | |
| FP0R-E16 扩展单元 |
16点 | 输入16点 | — | DC24V ±公共端 |
— | MIL连接器 | AFP0RE16X |
| 16点 | 输入8点 输出8点 |
DC24V | DC24V ±公共端 |
继电器输出2A | 推入式端子台 | AFP0RE16RU |
|
| 螺纹端子台 | AFP0RE16RS | ||||||
| 16点 | 输入8点 输出8点 |
— | DC24V ±公共端 |
晶体管输出 NPN 0.3A |
MIL连接器 | AFP0RE16T | |
| 16点 | 输入8点 输出8点 |
— | DC24V ±公共端 |
晶体管输出 PNP 0.3A |
MIL连接器 | AFP0RE16P | |
| 16点 | 输出16点 | — | — | 晶体管输出 NPN 0.3A |
MIL连接器 | AFP0RE16YT | |
| 16点 | 输出16点 | — | — | 晶体管输出 PNP 0.3A |
MIL连接器 | AFP0RE16YP | |
| FP0R-E32 扩展单元 |
32点 | 输入16点 输出16点 |
— | DC24V ±公共端 |
晶体管输出 NPN 0.3A |
MIL连接器 | AFP0RE32T |
| 32点 | 输入16点 输出16点 |
— | DC24V ±公共端 |
晶体管输出 PNP 0.3A |
MIL连接器 | AFP0RE32P | |

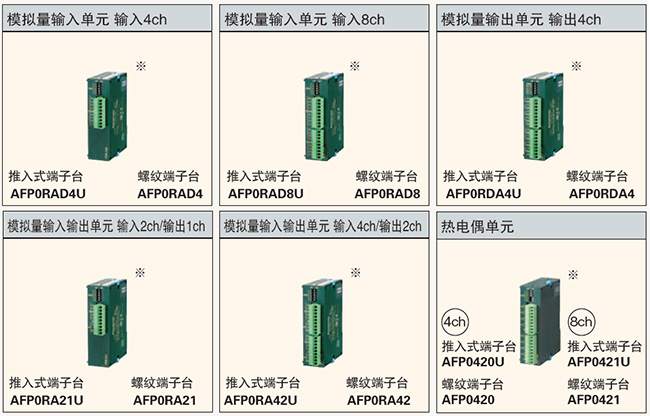

高功能单元
|
|
（注）：端子台类型的照片，以螺纹端子台型为代表进行展示。
|
还可简单兼容以往机型 配备以往机型兼容模式，无需更改梯形程序图即可使用。 |
■以往机型替换表
|
|||||||||||||||||||||||
| 品名 | 规格 | 端子形状 | 型号 |
|---|---|---|---|
| FP0R模拟量 输入单元 |
通道数：输入4ch | 推入式端子台 | AFP0RAD4U |
| 螺纹端子台 | AFP0RAD4 | ||
| 通道数：输入8ch | 推入式端子台 | AFP0RAD8U |
|
| 螺纹端子台 | AFP0RAD8 | ||
| FP0R模拟量 输入・输出单元 |
通道数：输入2ch／输出1ch | 推入式端子台 | AFP0RA21U |
| 螺纹端子台 | AFP0RA21 | ||
| 通道数：输入4ch／输出2ch | 推入式端子台 | AFP0RA42U |
|
| 螺纹端子台 | AFP0RA42 | ||
| FP0R模拟量 输出单元 |
通道数：输出4ch | 推入式端子台 | AFP0RDA4U |
| 螺纹端子台 | AFP0RDA4 | ||
| FP0 热电偶 单元 |
K, J, T, R热电偶、分辨率0.1℃、4ch |
推入式端子台 | AFP0420U |
| 螺纹端子台 | AFP0420 | ||
| K, J, T, R热电偶、分辨率0.1℃、8ch | 推入式端子台 | AFP0421U |
|
| 螺纹端子台 | AFP0421 |
链接・通信单元[与以往产品FP0通用]
|
| 品名 | 规格 | 额定电压 | 订货产品号 |
|---|---|---|---|
| FP0 CC-Link 从站单元 |
使FP0作为CC-Link的子站发挥作用的单元。FP0扩展总线的最右端只可连接1台。 ※混合使用FP0热电偶单元的情况下，精度发生改变。详细情况请参照目录或CC-Link单元手册。 |
DC24V | AFP07943 |
补充事项【控制单元、扩展单元、高功能单元通用】
1. 标有额定电压的单元附带电源电缆。
- 控制单元、扩展单元（仅继电器输出）、模拟量输出单元、CC-Link从站单元
2. 推入式端子台类型、螺丝端子台类型均附带菲尼克斯电气株式会社制造的连接器。
螺丝端子台类型的布线需使用2.5mm宽螺丝刀。
请准备专用端子台螺丝刀(菲尼克斯电气株式会社型号SZS 0,4x2.5或同等规格)或同等产品。
使用压接端子时，请参考《使用注意事项》确认适用的端子类型。
3. MIL连接器类型附带散线压接插座及触点。
布线需使用散线压接工具(订购型号：AXY52000FP)。
其他通信相关产品
生产终止(预定)品
以下产品为生产终止（预定）产品。
※ 推荐替代品部保证与生产终止品的规格相同。
使用时，请参考样本进行详细规格的确认。
| 生产终止品 | 推荐替代品 | |||||
|---|---|---|---|---|---|---|
| 产品名称 | 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| I/O电缆 | 订货产品号： AFC8531 型号： AFC8531 |
2020年9月30日 |  |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| I/O电缆 | 订货产品号： AFC8532 型号： AFC8532 |
2020年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| FP0 智能单元 | 订货产品号： AFP0401 型号： FP0-A80 |
2016年9月30日 | |
订货产品号：
AFP0RAD8
型号： AFP0RAD8 |
FP0R 智能单元 | 替代机种有一部分规格不同。 |
| FP0 智能单元 | 订货产品号： AFP04121 型号： FP0-A04V |
2016年9月30日 | |
订货产品号：
AFP0RDA4
型号： AFP0RDA4 |
FP0R 智能单元 | 替代机种有一部分规格不同。 |
| FP0 智能单元 | 订货产品号： AFP04123 型号： FP0-A04I |
2016年9月30日 | |
订货产品号：
AFP0RDA4
型号： AFP0RDA4 |
FP0R 智能单元 | 替代机种有一部分规格不同。 |
| FP0 智能单元 | 订货产品号： AFP0480 型号： FP0-A21 |
2016年9月30日 | |
订货产品号：
AFP0RA21
型号： AFP0RA21 |
FP0R 智能单元 | 替代机种有一部分规格不同。 |
| I/O电缆 | 订货产品号： AFP0551 型号： AFP0551 |
2024年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| I/O电缆 | 订货产品号： AFP0553 型号： AFP0553 |
2024年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| FP0 电源单元 | 订货产品号： AFP0634 型号： FP0-PSA4 |
2014年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| FP0 链接・通信单元 | 订货产品号： AFP0732 型号： FP0-IOL |
2019年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| 压接工具 | 订货产品号： AFP0805 型号： AFP0805 |
2023年9月29日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| 终端螺丝刀 | 订货产品号： AFP0806 型号： AFP0806 |
2023年9月29日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| FP0 链接・通信单元 | 订货产品号： AFP8532 型号： AFP8532 |
2016年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| FP0 链接・通信单元 | 订货产品号： AFP8536 型号： AFP8536 |
2016年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| FP内存装载器(已停产) | 订货产品号： AFP8670 型号： AFP8670 |
2019年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| FP内存装载器(已停产) | 订货产品号： AFP8671 型号： AFP8671 |
2019年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| Control FPWIN GR(已停产) | 订货产品号： AFPS10122 型号： AFPS10122 |
2024年9月30日 | |
订货产品号：
AFPSGR7JP,AFPSGR7JPS
型号： - |
可编程控制器用编程软件 Control FPWIN GR7 | 根据使用条件不同，推荐替代产品的订货产品也会有所不同。 |
| Control FPWIN GR(已停产) | 订货产品号： AFPS10520 型号： AFPS10520 |
2024年9月30日 | |
订货产品号：
AFPSGR7EN,AFPSGR7ENS
型号： - |
可编程控制器用编程软件 Control FPWIN GR7 | 根据使用条件不同，推荐替代产品的订货产品也会有所不同。 |
| Control FPWIN GR(已停产) | 订货产品号： AFPS10820 型号： AFPS10820 |
2013年3月29日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| Control FPWIN GR(已停产) | 订货产品号： AFPS10920 型号： AFPS10920 |
2024年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| Control FPWIN GR(已停产) | 订货产品号： AFPS11520 型号： AFPS11520 |
2015年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| Control FPWIN Pro(已停产) | 订货产品号： AFPS50160 型号： AFPS50160 |
2016年9月30日 | |
订货产品号：
AFPSPR7A
型号： AFPSPR7A |
Control FPWIN Pro7 | - |
| Control FPWIN Pro(已停产) | 订货产品号： AFPS50560 型号： AFPS50560 |
2016年9月30日 | |
订货产品号：
AFPSPR7A
型号： AFPSPR7A |
Control FPWIN Pro7 | - |
| PCWAY(已停产) | 订货产品号： AFW1003 型号： AFW1003 |
2024年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| PCWAY(已停产) | 订货产品号： AFW10031 型号： AFW1031 |
2024年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| PCWAY(已停产) | 订货产品号： AFW1040 型号： AFW1040 |
2015年9月30日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| PCWAY(已停产) | 订货产品号： AFW10401 型号： AFW10401 |
2008年1月1日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| KS1信号转换器(已停产) | 订货产品号： AKS1202 型号： AKS1202 |
2023年9月29日 | |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
-
