FP0R

尺寸图

尺寸图

  • 单位mm

※尺寸图上标有产品型号，外形尺寸仅供参考。


FP0R控制单元/扩展单元


■ 控制单元的类型：[C10R□/C10CR□/C10MR□/C14R□/C14CR□/C14MR□]
扩展单元：[E8RU/E8RS/E8RM/E8YRU/E8YRS/E16RU/E16RS/E16RM]

（注1）：DIN导轨的安装位置为单元的中心位置。
（注2）：AFP0RE8YRU、E8YRS 无输入端子台。
※ 继电器输出型以端子台型为代表。

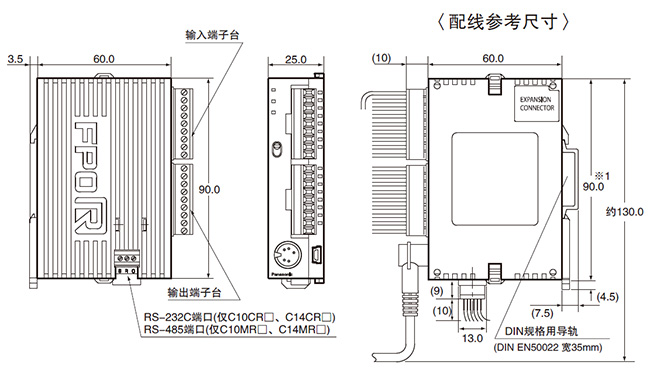

C10/C14 控制单元(端子台)

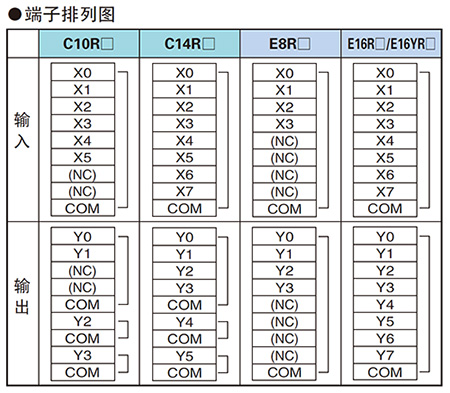

端子排列图
※1 : E8-RU/E8-RS/E8-RM
※2 : E16RU/E16-RS/E16RM/E8-YRU/E8-YRS

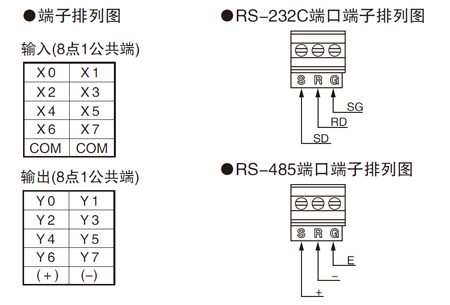

■ 控制单元的类型：[C16□/C16C□/C16M□]
扩展单元：[E16□/E8X/E8Y□]

（注1）：DIN导轨的安装位置为单元的中心位置。
（注2）：AFP0RE8X无输出连接器。
（注3）：AFP0RE8YT、E8YP无输入连接器。
※ 下图以控制单元为例进行展示。

（注1）：输入电路的2个COM端子在内部连接。

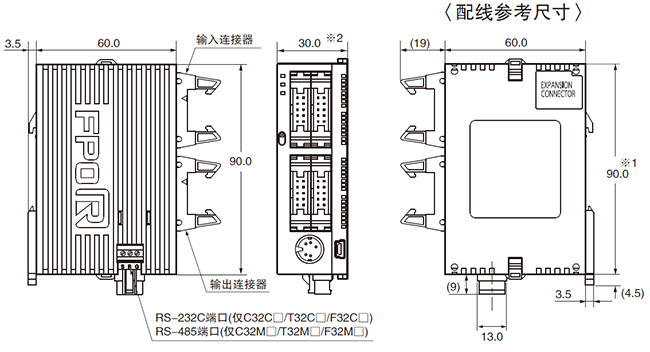

■ 控制单元的类型：[C32□/C32C□/C32M□/T32C□/T32M□/F32C□/F32M□]
扩展单元：[E32□/E16X/E16Y□]

（注1）：DIN导轨的安装位置为单元的中心位置。
（注2）：AFP0RE32T、E32P、E16X、E16YT、E16YP为25mm。
（注3）：AFP0RE16X无输出连接器。
（注4）：AFP0RE16YT、E16YP无输入连接器。
※ 下图以控制单元为例进行展示。

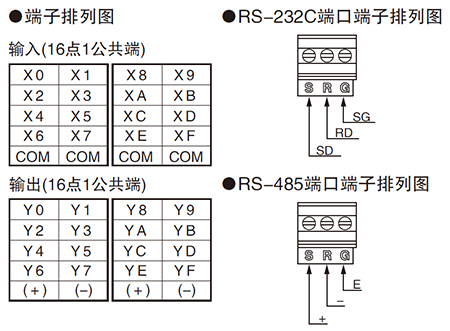

（注1）：输入电路的4个COM端子在内部连接。
（注2）：输出电路的2个(＋)端子和2个(-)端子分别在内部连接。

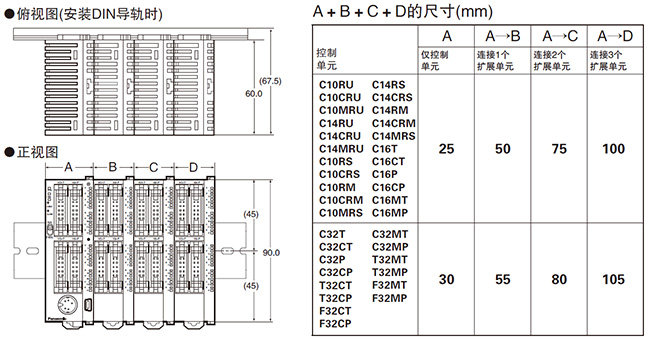

■ 扩展时的外形尺寸


FP0R／FP0 智能单元

■模拟量单元
[AFP0RAD4(U) / AFP0RA21(U)]

*下图为控制单元螺纹型端子台型。
模拟量单元 [AFP0RAD4 / AFP0RA21]

■模拟量单元
[AFP0RAD8(U) / AFP0RDA4(U) / AFP0RA42(U)]

*下图为控制单元螺纹型端子台型。
模拟量单元 [AFP0RAD8 / AFP0RDA4 / AFP0RA42]


■模拟I/O单元（生产终止品）


■A/D转换单元（生产终止品）

A/D转换单元


■D/A转换单元（生产终止品）

D/A转换单元


■热电偶单元

热电偶单元


FP0 链接・通信单元


■I/O链接单元（生产终止品）

I/O链接单元


■CC-Link 从站单元

CC-Link 从站单元


FP0 电源单元


■电源单元（生产终止品）

电源单元
