超小型激光线性传感器 HL-T1

使用注意事项

使用注意事项

  • 请勿将本产品作为保障人身安全的检测装置使用。
  • 欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。
  • 请勿按照产品附带的使用说明上所未记载的方法进行操作。按照规定以外的步骤进行控制、调整时，可能会受到危险的放射性激光的照射。
  • 本产品是符合JIS/IEC/EN/GB/KS规格的1级激光产品和符合FDA标准的2级激光产品。
  • 请避免在暗环境下连续观察激光束。
  • 请勿使用望远光学系统等光学设备直接观察激光束。
  • 本产品的投光器上附有以下标签，请按照标签上的内容操作。
    (根据FDA标准适用的类型，贴有基于FDA标准的标签。)

关于激光安全措施

  • 为了预防激光产品对用户造成伤害，IEC规格、EN规格、JIS规格、GB规格、KS规格已经制定了以下标准。
　 IEC : IEC 60825-1:2014
　 EN : EN 60825-1:2014/A11:2021
　 JIS : JIS C 6802:2014
　 GB : GB 7247.1-2012
　 KS : KS C IEC 60825-1:2014 (仅有 HL-T1□□□A)

根据上述规范，HL-T1系列属于1级激光产品。


根据JIS C 6802（IEC 60825-1）分级

等级划分 概要
1级 激光在合理可预见的操作条件下是安全的。

(注):如果发生意外故障，可能会产生危险的辐射，请务必注意安全。

关于激光安全措施

  • 为了安全使用激光产品，各种规格标准都规定了「激光产品的安全标准」。在使用前，请务必确认其内容。

新旧控制器辨别方法

从2019年7月出货的控制器HL-AC1(P)版本升级

  • 如使用运算单元(HL-AC1-CL)、新旧控制器无法混用。
  • 新旧控制器的辨别方法请参考"使用注意事项"页面。
    >>下载手册

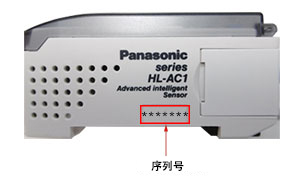

■控制器的辨别方法
本体和OS标签序列号不同。
旧控制器
(软件Ver.2/Ver.1)		 新控制器
(软件Ver.3)
序列号显示：0******(0开头) 序列号显示：9******(9开头)

功能一览表

功 能 概 要
零点复位功能 执行零点复位可实现以下功能。
・ 将显示值置“0”。
・将显示“0”时的线性输出置为经监视器聚焦的2点的中心输出值。
　（初始状态电流输出：12mA，电压输出：0V。）
自动定标功能 这是在主数字显示屏上，可选择以mm为单位还是以%为单位显示受光量；以及可选择显示投光量还是遮光量的功能。
以已设定的标准受光量为参照基准，自动对当前的激光受光量(遮光量)进行定标、显示和输出。
标准受光量设定功能 将当前的激光受光量作为标准受光量进行登录、保存的功能。激光完全入射时的受光量为入光量100%的满刻度(F.S.)。
如使用此功能，显示和线性输出将自动设定为满刻度(F.S.)。
同时还可用于修正前玻璃上的脏污引起的激光受光量的变化。
定标功能 相对于测量值，可以任意改变显示值的功能。
可在任意的距离自由输入及变更该显示值。
应差宽度设定功能 可任意设定应差值。
焦点监控功能 此功能可指定相对于显示值的线性输出范围和斜率。
通过决定任意显示值的2点输出值进行设定。
微分功能 使测量值的变化量为输出值的功能。
适合对张数进行计数等注重测量值变化的用途。
反向显示功能 此功能可选择数字显示的显示方向。
选择顺向/逆向以符合在设备上的安装方向。
ECO显示功能 此功能可使显示屏变暗以节电。
显示位数限制功能 此功能可限制在主、副显示屏上显示数字的位数。有限制时，从低位起消失。
零点复位存储功能 切断电源时存储零点复位值的功能。
再次接通电源时，如欲重现上次的零点复位值，将本功能设为有效。
本功能为有效时，零点复位值数据将每次写入EEPROM中。
锁键功能 可使控制器上的按键输入无效的功能。
一旦将按键输入设为无效，直至解除之前，控制器将不接受任何的按键输入。
使用此功能可避免由于失误而改变设定。

连接

  • 本产品只有在检测头和控制器组合使用时才能满足规格。如果采用其它的组合方式，不仅不能满足性能规格，还可能导致故障等事故。因此，请不要使用。

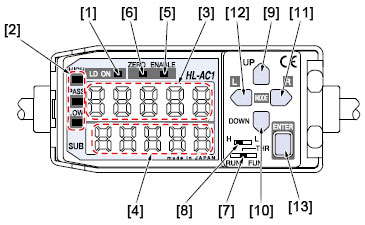

各部名称与功能
名 称 功 能
[1] 激光投光指示灯
（LD ON）
（绿色LED）		 检测头投射激光时亮起。
[2] 判定输出指示灯
（HIGH／PASS／LOW）
（橙色／绿色／黄色LED）		 HIGH：测量值＞HIGH阈值时橙色灯亮起。
PASS：HIGH阈值≧测量值≧LOW阈值时绿色灯亮起。
LOW：LOW阈值＞测量值时黄色灯亮起。
[3] 主数字显示屏
（5位红色LED）		 RUN模式时，显示测量值(mm/%)。
保持测量时，显示保持值(mm/%)。
反向模式时，上下反向显示。
[4] 副数字显示屏
（SUB）
（5位黄色LED）		 RUN 模式时，显示受光量或分辨率。
THR模式时，显示各项阈值。
反向模式时，上下反向显示。
[5] 启动指示灯
（ENABLE）
（绿色LED）		 正常动作时亮起。
异常时(接通电源时未连接检测头)熄灭。
[6] 零点复位指示灯
（ZERO）
（绿色LED）		 零点复位功能有效时亮起。
[7] 模式切换开关 可选择以下3种模式。
• RUN模式：工作模式
• THR模式：阈值设定模式
• FUN模式：进行各种设定的模式
[8] 阈值选择开关 THR/RUN模式时，选择要设定的阈值(HIGH/LOW)。
[9] U P键
 • RUN模式：同步输入
• THR模式：变更阈值(顺向)
• FUN模式：变更功能设定值(顺向)
[10] D O W N 键
 • RUN模式：长按3秒以上，输入标准受光量设定值
• THR模式：变更阈值(逆向)
• FUN模式：变更功能设定值(逆向)
[11] R I G H T键
 • RUN模式：变更副数字显示屏的显示内容(顺向)
• THR模式：变更阈值、变更位数(顺向)
• FUN模式：选择设定功能(顺向)
[12] L E F T键
 • RUN模式：变更副数字显示屏的显示内容(逆向)
• THR模式：变更阈值、变更位数(逆向)
• FUN模式：选择设定功能(逆向)
[13] E N T键
 • RUN模式： 长按1秒以上，变更为零点复位与RIGHT
键同时长按3秒以上，解除零点复位。
• 阈值闪烁时，确定阈值(设定)阈值亮起时，执行教导
• 设定值闪烁时，确定设定值(设定)设定初始化时，长按此键执行初始化

其它

  • 本产品是以在工业环境中使用为目的而开发、生产的产品。
  • 请勿在户外使用。
  • 本产品输出激光模拟量的判定。由于检测区域的中心部和周边部以及投光器侧和受光器侧的光强度存在差异，因此，显示值也不等于实际尺寸，请予以注意。所显示的尺寸值请作为大致标准以供参考。
  • 测定物体为镜面体或透明体时，可能无法正确测定，敬请注意。
  • 本产品禁止拆卸。
