高速·高精度涡电流型数字位移传感器 GP-X
回路・连接
NPN输出型控制器
输入、输出电路图
|
(注1): 连接到模拟电压输出上的设备必须具有1MΩ以上的输入阻抗。 |
|
※ 1 |
|
|
※ 2 |
|
|

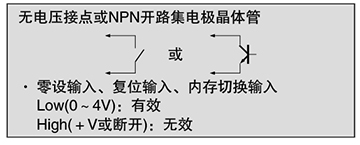

内存切换输入
内存No. |
内存切换1 |
内存切换2 |
0 |
High |
High |
1 |
Low |
High |
2 |
High |
Low |
3 |
Low |
Low |
PNP输出型控制器
输入、输出电路图
|
(注1): 连接到模拟电压输出上的设备必须具有1MΩ以上的输入阻抗。 |
|
※ 1 |
|
|
※ 2 |
|
|

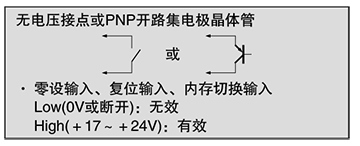

内存切换输入
内存No. |
内存切换1 |
内存切换2 |
0 |
Low |
Low |
1 |
High |
Low |
2 |
Low |
High |
3 |
High |
High |
控制器共通
端子排列图
端子No. |
名称 |
(1) |
比较输出LO |
(2) |
比较输出GO |
(3) |
比较输出HI |
(4) |
输出COM. |
(5) |
警报输出 |
(6) |
读取脉冲输出 |
(7) |
防止干扰输出 |
(8) |
模拟电压输出用GND |
(9) |
模拟电压输出 |
|
端子No. |
名称 |
(10) |
调零输入 |
(11) |
内存切换输入1 |
(12) |
内存切换输入2 |
(13) |
输入COM. |
(14) |
时间输入 |
(15) |
复位输入 |
(16) |
防止干扰输入 |
(17) |
0V |
(18) |
+V |
|
BCD输出单元
连接器针配置图及电缆颜色
连接器
端子No. |
电缆 |
名称 |
内容 |
外表色 |
识别标志 |
(1) |
橙色 |
红1个 |
A0 |
1× |
测量值100位 |
测量值的BCD输出 |
(2) |
橙色 |
黑1个 |
B0 |
2× |
(3) |
灰色 |
红1个 |
C0 |
4× |
(4) |
灰色 |
黑1个 |
D0 |
8× |
(5) |
白 |
红1个 |
A1 |
1× |
测量值101位 |
(6) |
白色 |
黑1个 |
B1 |
2× |
(7) |
黄色 |
红1个 |
C1 |
4× |
(8) |
黄色 |
黑1个 |
D1 |
8× |
(9) |
粉色 |
红1个 |
A2 |
1× |
测量值102位 |
(10) |
粉色 |
黑1个 |
B2 |
2× |
(11) |
橙色 |
红2个 |
C2 |
4× |
(12) |
橙色 |
黑2个 |
D2 |
8× |
(13) |
灰色 |
红2个 |
A3 |
1× |
测量值103位 |
(14) |
灰色 |
黑2个 |
B3 |
2× |
(15) |
白色 |
红2个 |
C3 |
4× |
(16) |
白色 |
黑2个 |
D3 |
8× |
(17) |
黄色 |
红2个 |
A4 |
1× |
测量值104位 |
(18) |
黄色 |
黑2个 |
B4 |
2× |
(19) |
粉色 |
红2个 |
C4 |
4× |
(20) |
粉色 |
黑2个 |
D4 |
8× |
(21) |
橙色 |
红3个 |
POLE |
极性信号输出 |
High(OFF):+、Low(ON):- |
(22) |
色 |
黑3个 |
VALID |
VALID输出 |
数据输出有效时,变为Low(ON)。 |
(23) |
灰色 |
红3个 |
HOLD |
保持输入 |
为保持从外部的数据输出。需保持Low(ON)。 |
(24) |
灰色 |
黑3个 |
GND |
接地 |
- |
(25) |
白色 |
红3个 |
GND |
接地 |
- |
- |
白色 |
黑3个 |
- |
无连接 |
无法使用。 |
(注1):屏蔽线、在内部可连接0V。
