KW1M-H电力监控表

尺寸图

  • 单位mm

KW1M-H(AKW1121B)

专用电流互感器CT

(专用电流传感器CT 分割型 5A/50A 用)AKW4801C

(专用电流传感器CT 分割型 100A 用)AKW4802C

(专用电流传感器CT 分割型 250A 用)AKW4803C

(专用电流传感器CT 分割型 400A 用)AKW4804C

(专用电流传感器CT 分割型 600A 用)AKW4808C

(专用电流传感器CT 贯通型 50A/100A 用)AKW4506C

(专用电流传感器CT 贯通型 250A/400A、600A 用)AKW4507C、AKW4508C

端子排列・接线图

端子接线时应严格按照端子排列、接线图进行,检查并确保正确无误。
接线完成后,为安全起见,请务必安装好附带的端子盖。

端子排列

配线上的注意

  • 1.请使用0.5~0.6N・m的锁紧扭矩来拧紧端子螺钉,避免发生松动。使用压接端子的情况下,请使用适合M3螺钉的带绝缘套管的压接端子。
  • 2.为了保护设备,请在操作电源中另外设置电源开关和断路器。另外,测量电压输入端子中未内置电源开关、断路器以及保险丝。请务必另外设置这些装置。
  • 3.对于操作电源以及测量电压输入端子的配线,建议使用横截面积为0.75~1.25mm2的电线。
  • 4.各种电线请使用不易燃烧的电线(UL线等)。

主体接线图

为了安全、保护主体和确保维护性,请在测量仪器电压输入部、操作电源部设置断路器(3~15A)等。在低压回路,VT(测量用变压器)、CT(电流互感器)不要2次侧接地。

定额输入电压的负载测量时(100-200V、400V)

单相2线式的接线 ※需要1个电流互感器(CT)。

单相3线式/三相3线式的接线 ※需要2个电流互感器(CT)。

三相4线式的接线 ※需要3个电流互感器(CT)。

负载测定时超出额定输入电压

负载测定时超出额定输入电压(440VAC)、需要计量仪器用变压器(VT)。请使用市售的2次边额定110V的产品。计量仪器以外的变压器不能正常的测量。在低压回路,VT(计量仪器用变压器)、CT(电流互感器)不要2次侧接地。

单相2线式
单相3线式/ 三相3线式
三相4线式

生产终止品

AKW1121

AKW1121

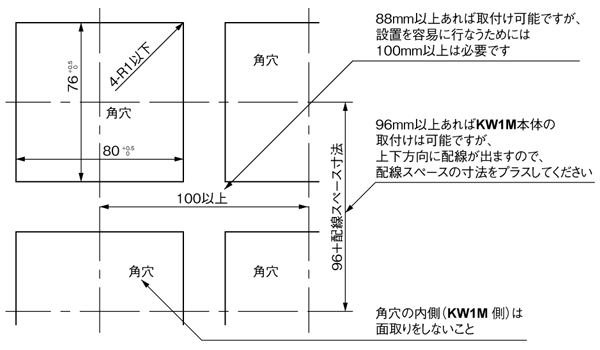

安装(AKW1822)使用使用的安装孔加工图
厚:1.0~5.0mm

壁板尺寸

(专用电流传感器CT 分割型 5A/50A 用)AKW4801C

(专用电流传感器CT 分割型 100A 用)AKW4802C

(专用电流传感器CT 分割型 250A 用)AKW4803C

(专用电流传感器CT 分割型 400A 用)AKW4804C

(专用电流传感器CT 分割型 600A 用)AKW4808C

(专用电流传感器CT 贯通型 50A/100A 用)AKW4506C

(专用电流传感器CT 贯通型 250A/400A、600A 用)AKW4507C、AKW4508C
